ПО для электромагнитного имитационного моделирования

Имитационное моделирование и анализ электромагнитных полей

ПО для электромагнитного имитационного моделирования позволяет конструкторам эффективно исследовать электромагнитные свойства компонентов и систем. Электромагнитные системы (ЭМ-системы) создают множество сложностей, включая широкий диапазон частот и электрически большие структуры с высокой детализацией. Специализированные решающие программы используют специальные численные технологии для быстрого и точного имитационного моделирования. ЭМ-моделирование можно применять на протяжении всего процесса проектирования. Виртуальные прототипы помогают трансформировать весь цикл проектирования от создания идеи и синтеза компонентов в соответствии со спецификациями до анализа электромагнитных характеристик в рабочих условиях.

ПО для ЭМ-моделирования — это революционное решение, позволяющее сократить время и затраты на вывод продукции на рынок не только в высокотехнологичных отраслях электроники и коммуникаций, но также в аэрокосмической отрасли, а также отрасли транспорта и естественных наук. Анализ с помощью ПО для ЭМ-моделирования охватывает различные компоненты: от антенн, датчиков и микросхем до целых устройств, включая воздушные суда, смартфоны и аппараты МРТ.

Совместное проектирование с помощью портфеля продуктов SIMULIA интегрирует ЭМ-моделирование в отраслевые процессы, ускоряя оценку производительности, надежности и безопасности материалов и изделий перед созданием физических прототипов. Маршруты мультифизического проектирования на платформе 3DEXPERIENCE ускоряют процесс разработки с самых ранних этапов.

Приложения для электромагнитного имитационного моделирования

Антенны

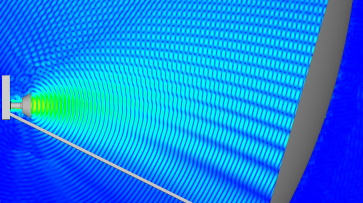

Антенны формируют основу современных коммуникаций. Проектирование антенн является одной из самых обширных областей применения пакета CST Studio Suite. Пользователи проектируют и оптимизируют различные компоненты — от миниатюрных антенн, напечатанных на плотно заполненных печатных платах, до крупных электрических массивов и отражающих антенн.

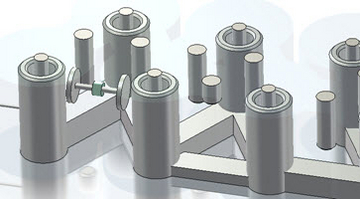

Имитационное моделирование СВЧ-фильтров и компонентов



Решения SIMULIA для электромагнитного имитационного моделирования оптимизируют рабочие процессы проектирования СВЧ- и РЧ-компонентов. Специальная технология имитационного моделирования упрощает синтез, настройку и анализ СВЧ-фильтров

Имитационное моделирование СВЧ/РЧ-фильтров и компонентов

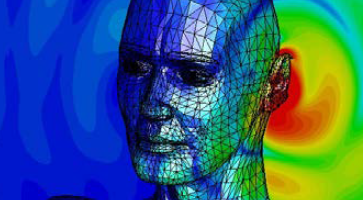

Биоэлектромагнетизм (BioEM)



BioEM — это изучение распространения электромагнитных полей и их взаимодействия с телом человека. BioEM относится к проектированию медицинских систем, таких как МРТ и имплантируемые устройства, а также к анализу устройств связи и других систем, подвергающих человека воздействию ЭМ-полей.

Приложения для электромагнитной совместимости

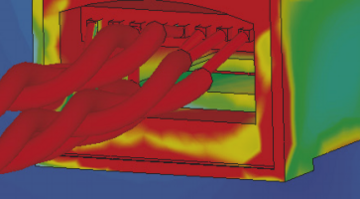

Добавление конструкции, соответствующей стандартам EMC, на раннем этапе позволяет в дальнейшем избежать дополнительных дорогостоящих итераций разработки. Имитационное моделирование с использованием технологии CST Studio Suite позволяет выявлять и устранять проблемы в самом начале процесса проектирования еще до создания первого прототипа.

Имитационное моделирование электромагнитной совместимости

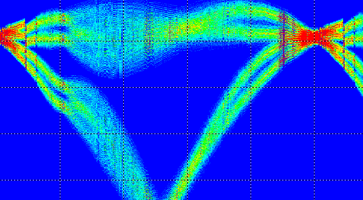

EDA/Electronics



Поддержание целостности сигнала (SI), целостности мощности (PI) и электромагнитной совместимости (ЭМС) может быть затруднительным из-за высокой скорости передачи данных, компактной конструкции и сложных компоновок современных печатных плат и корпусов. Технология CST Studio Suite помогает проектировать, анализировать и улучшать компоновки печатных плат.

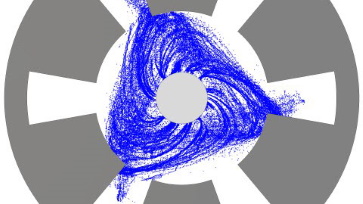

Динамика частиц



Технологию CST Studio Suite можно использовать для проектирования устройств с заряженными частицами — от СВЧ-устройств, таких как магнетроны и электронные лампы, до компонентов ускорителей частиц.

Имитационное моделирование динамики частиц

Низкочастотные (НЧ) устройства

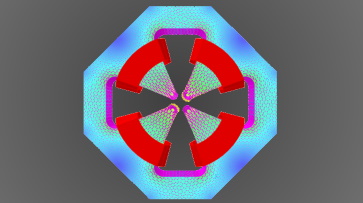

Пакет для низкочастотного электромагнитного моделирования идеально подойдет для проектирования резистивных и сверхпроводящих магнитов, электрических машин, а также для оценки морских магнитных сигнатур.

Имитационное моделирование оптических устройств, плазмоника и нанофотоника

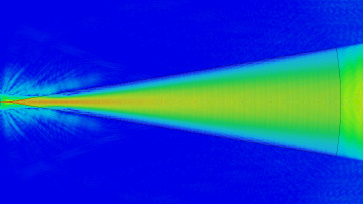

Оптические устройства — это ключевые компоненты во многих областях, например в коммуникациях, дистанционном управлении или в медицине, и в будущем их роль будет только возрастать. Имитационное моделирование оптических устройств помогает оптимизировать их эффективность и снизить затраты на проектирование и разработку.

Продукты SIMULIA для электромагнитного имитационного моделирования

SIMULIA разрабатывает технологию имитационного моделирования, которую можно использовать для расчета электромагнитных полей в широких областях применения. В зависимости от рабочей среды технологией можно воспользоваться следующими способами:

Электромагнитное имитационное моделирование на платформе 3DEXPERIENCE

ПО для ЭМ-моделирования — это революционное решение, позволяющее сократить время и затраты на вывод продукции на рынок не только в высокотехнологичных отраслях электроники и коммуникаций.

Подробнее о платформе 3DEXPERIENCE

3DEXPERIENCE Works — Электромагнетизм

Electromagnetics Engineer — это высокопроизводительное решение для электромагнитного 3D-моделирования. Оно разработано на базе апробированного в промышленности ПО CST Studio Suite и облачных технологий, обеспечивает быстрое и эффективное имитационное моделирование в мультифизической среде и установление ориентиров для проектирования электромеханических устройств, печатных плат и антенн.

Подробнее о 3DEXPERIENCE Works Electromagnetics Engineer

CST Studio Suite



CST Studio Suite — это высокопроизводительный пакет для ЭМ-анализа в 3D, предназначенный для проектирования, анализа и оптимизации электромагнитных компонентов и систем.

Обзор CST Studio Suite

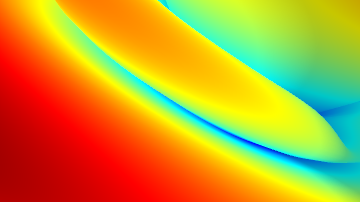

Antenna Magus



Antenna Magus — это программный инструмент для ускоренного проектирования и моделирования антенн. Проверенные модели антенн можно экспортировать в CST Studio Suite из огромной базы данных, содержащей более 350 моделей.

Обзор Antenna Magus

Opera

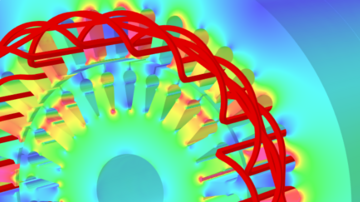

Opera — это программный пакет для анализа методом конечных элементов, который предлагает расширенные возможности низкочастотного имитационного моделирования, что очень важно для проектирования магнитов, электродвигателей и других электрических машин.

Обзор Opera

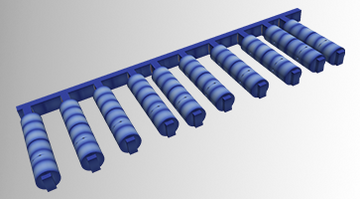

Fest3D



Fest3D — это программный инструмент для анализа сложных пассивных микроволновых компонентов на основе волновода и технологии коаксиального резонатора в кратчайшие сроки и с высокой точностью по сравнению с методами согласования мод.

Подробнее о Fest3D

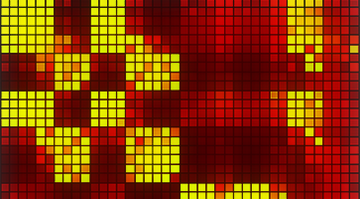

IdEM



IdEM — это удобный инструмент для создания SPICE-совместимых макромоделей структур электрических соединений, таких как пакеты, разъемы, проходящие через поля, разрывы до соединительных линий объединительной платы и полные сети электроснабжения.

Обзор IdEM

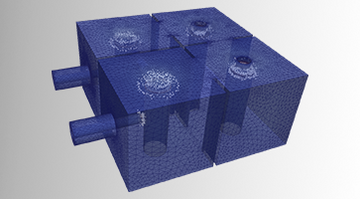

Spark3D



Spark3D — это уникальный инструмент имитационного моделирования для определения мощности радиочастотного пробоя в различных пассивных устройствах, включая резонаторы, волноводы, микрополосковую линию и антенны.

Подробнее о Spark3D
