Dymola 2023
- Рабочий процесс eFMI в Dymola.
Представляем выпуск Dymola 2023, выпущенный 13 мая 2022 г.
Имитационное моделирование
Возможности анализа в Dymola 2023 были улучшены за счет подробной временной статистики, которая позволяет определять узкие места имитационного моделирования. Доступно два представления, в которых указывается время выполнения с точностью до секунд, а также количество вызовов. Проблемные места выделяются красным цветом. В первом представлении код имитационного моделирования объединяется в логические разделы. Во втором представлении отображаются вызовы отдельных функций. Если в модель включены функциональные макеты (FMU), то в представлении отображается распределение для каждой функции сопряжения такого макета.
Dymola 2023 предоставляет интерфейс для поиска устойчивых состояний, который позволяет указать время начала и определить допуск устойчивых состояний при динамическом поиске устойчивых состояний.
Экспорт кода и моделей — eFMI и SSP

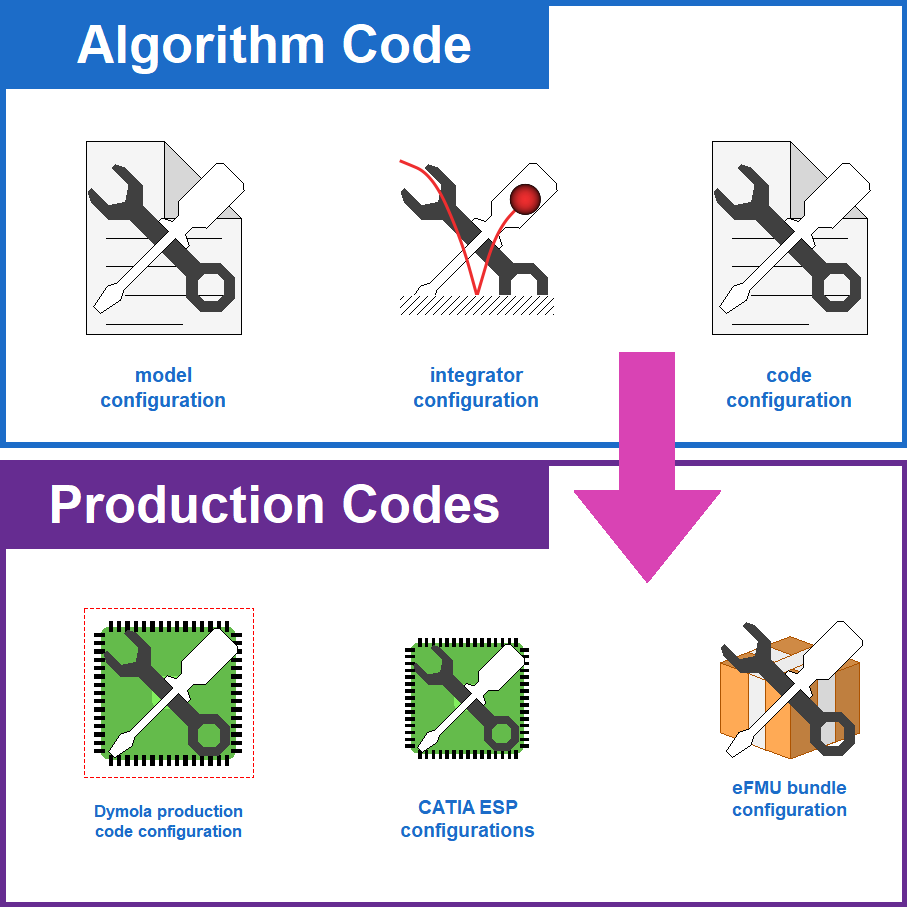

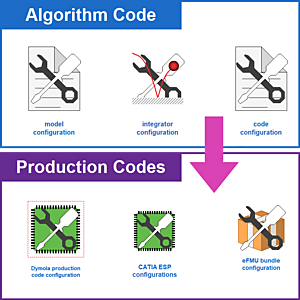

Dymola поддерживает eFMI в соответствии с последней общедоступной спецификацией. Инструменты eFMI в Dymola объединяют поколение функциональных макетов eFMU с контейнерами кода алгоритма, кода производства и двоичного кода, а также поддерживают использование созданных макетов eFMU для совместного имитационного моделирования в рамках моделей Modelica. Для работы с eFMI требуется лицензия на экспорт исходного кода Dymola.
Dymola 2023 поддерживает импорт и экспорт в формате SSP (системная структура и параметризация). При таком экспорте создается файл SSP со встроенными функциональными макетами для любых моделей компонентов. Для моделей Modelica в системе добавляется описание со ссылками на модель Modelica. Метаданные, определенные в модели Modelica, экспортируются в качестве примечания.
Установка
Сервер лицензий Dymola обновлен до версии FLEXNet Publisher 11.16.2.1. Это обновление позволяет работать с Windows Server 2019 и предыдущими версиями Dymola. 32-разрядный сервер лицензий для Windows заменен 64-разрядной версией.
