SFE 포트폴리오

시뮬레이션 중심 설계 프로세스를 위한 강력한 도구

CATIA | SFE 시작하기

오늘날, 몇몇 글로벌 개발은 제품 설계와 엔지니어링에 동시에 영향을 미치며 자동차/모빌리티 산업은 물론 다른 산업에도 커다란 변화를 가져오고 있습니다.

높아진 환경 표준에 따라 기업과 소비자는 우선순위를 다시 고려하고 확장해야 합니다. 새로운 에너지 및 엔진 기술, 개발 과정과 제품 자체의 디지털화, 자동화의 발전은 가상 제품 정의, 설계, 테스트라는 새롭고도 끊임없이 진화하는 화두를 던집니다. 시장 세계화가 진전되는 동시에 맞춤화 및 안전 표준도 지속해서 늘어나고 있습니다.

차체 구조 설계의 주요 동인은 다음과 같습니다.

  • CO2 배출 및 환경 발자국 감소
  • 전기 자동차, 플러그인 하이브리드 및 연료전지 자동차
  • 제품 디지털화
  • 자동 주행
  • 늘어나는 안전 요구사항
  • 글로벌 시장에서의 제품 맞춤화
  • 시장 점유율 확대
  • 변화하는 지정학적 환경

3DEXPERIENCE는 엔지니어, 과학자, 관리자 및 기업 전체에서 이러한 미래를 개척할 수 있도록 지원합니다. CATIA | SFE 포트폴리오는 고성능 과학 기반 프로세스를 위한 파라메트릭 지오메트리 기능을 제공합니다.

핵심 과제

오늘날 자동차, 항공우주, 트럭, 기차 및 관련 분야의 제품 개발은 시장의 거대하고 변화무쌍한 기술 문제에 영향을 받고 있습니다.
CAE 팀은 매일 여러 분야에서 점점 더 증가하며 때로는 상충하는 요구에 직면합니다. 이들에게는 개념적 차체 구조의 여러 중요한 속성을 평가할 수 있는 고도로 통합된 소프트웨어 도구가 필요합니다. 수동적 안전 시나리오의 성과, 무게, 진동 모드, 비틀림, 편안함을 위한 강성, 주행 성능 등이 그중에서 대표적인 속성들입니다. 짧은 주기 동안 점점 늘어나는 설계 대안을 처리하기 위해서는 최고 품질에 도달해야 합니다.

  • 새로운 구조 레이아웃 및 설계 아키텍처
  • 지속적인 무게 절감
  • 충돌 내구성, 주행성 및 편안함
  • 여러 개념 변형에 대한 스터디
  • BIW 플랫폼 접근 방식

원활하고 신뢰할 수 있는 개발을 위해 제품의 여러 특성을 아직 모르는 경우에도 프로세스의 초기 단계에서 반복 시뮬레이션을 수행해야 합니다.

가치 제안

빠른 지오메트리 생성 및 재사용



자동차 업계의 CAE 및 CAD 팀은 CATIA | SFE CONCEPT 모델 라이브러리의 빠른 생성, 파라메트릭 유연성 및 재사용 가치를 높이 평가합니다. 이는 프로세스 초기에 프로젝트 상태를 나타내는 첫 번째 모델을 빠르게 확보하는 데 큰 도움이 됩니다.

또한 CATIA | SFE CONCEPT는 이러한 지오메트리 상태를 유한 요소 메시로 즉시 제공하므로, 차체 구조 성능에 대한 피드백도 매우 일찍 받을 수 있습니다.

다분야 시뮬레이션

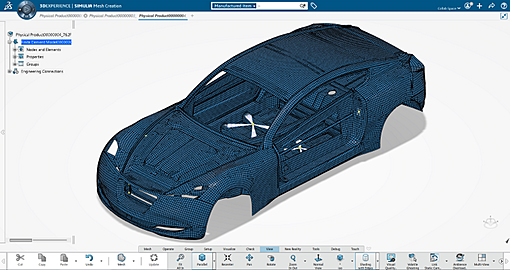

어떤 단계에서든 CATIA | SFE CONCEPT는 버튼 클릭 한 번이면 전체 연결 및 하중 사례 정의 등 곧바로 시뮬레이션 가능한 FE 메시를 생성할 수 있습니다. 메시 크기, 품질 기준, 연결 표현 및 기타 파라미터는 전적으로 사용자가 제어합니다. 이러한 방법으로 단일 지오메트리 모델에서 파생된 충돌, NVH, 내구성 등 모든 필수 분야에 대해 FE 시뮬레이션 데크를 생성할 수 있습니다.

SIMULIA Abaqus는 CATIA | SFE CONCEPT의 이상적인 파트너로 자리매김했습니다. 또한 ANSYS, LS-DYNA, NASTRAN, PAM-CRASH, PERMAS, RADIOSS 같은 산업 표준 유한 요소 솔버도 지원됩니다.

많은 설계 대안에 대한 심층 스터디



모델 부품을 재조립할 수 있으며, 부분 모델을 기존 FE 시뮬레이션 모델과 자동으로 결합할 수 있습니다. CATIA | SFE CONCEPT에서 토폴로지, 곡면 형상, 재료 및 연결 특성을 정의하는 방법 덕분에 언제든지 자유롭게 모델을 조정할 수 있습니다. 이것은 단일 부품뿐만 아니라 전체 차체 구조에도 적용됩니다.

엔지니어는 자신의 환경과 과제에 맞는 도구 조합을 선택함으로써 단지 제품 품질을 사후 평가하는 데 그치지 않고 제품의 성능을 심층적으로 연구합니다. 이들은 CATIA | SFE CONCEPT를 사용하여 재료 두께 대안, 단면 프로필의 형상 수정, 구조 부품의 상대적 위치 그리고 구조에서 최적화 작업의 변수로 존재하는 옵션 파트를 공식화합니다. 이러한 변수의 값 그리고 모델의 형태는 MS Excel 표에서 편리하게 제어할 수 있습니다.

완전 자동화된 프로세스



이것은 완전 자동 프로세스로 가는 작은 단계일 뿐입니다. CATIA | SFE CONCEPT는 SIMULIA Process Composer, SIMULIA Isight, LS-Opt, Optimus, ModeFrontier, OptiSlang 또는 Heeds와 같은 프로세스 자동화를 위한 일반적인 소프트웨어 제품과 결합될 수 있습니다.

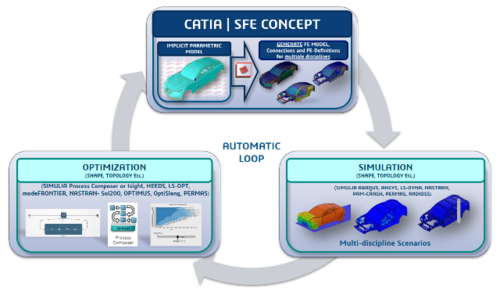

사전 정의된 변수와 해당 값 범위를 프로세스 자동화 소프트웨어로 가져와서 관리합니다. 이렇게 하면 최적화 프로세스가 완전히 자동화되어 모델 변형 비교를 "밤새" 배치 모드로 실행할 수 있으므로 무수한 설계 변형을 평가할 수 있습니다.

프로세스 자동화 소프트웨어(예: SIMULIA Process Composer)는 프로세스를 제어하고 다음 시뮬레이션에서 어떤 변수 값을 평가해야 하는지 결정합니다.
이후 이 값은 지오메트리 모델이 적절히 조정된 CATIA | SFE CONCEPT에 전달되며, 연관성 및 재료 정보 등 곧바로 시뮬레이션 가능한 FE 모델이 생성됩니다.
이 FE 모델은 시뮬레이션을 위해 SIMULIA Abaqus와 같은 유한 요소 솔버로 전송되고, 그 결과는 최적화 소프트웨어에 의해 다시 평가됩니다.

마지막으로, 내부 음향을 위한 도구인 CATIA | SFE AKUSMOD를 이러한 자동 프로세스에 포함함으로써 진동 음향 최적화 프로세스를 지원합니다.

CATIA | SFE 포트폴리오 개요

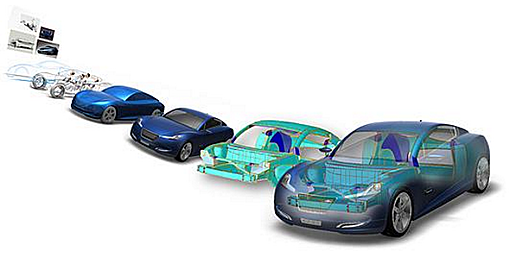

CATIA | SFE CONCEPT는 초기 단계의 성능 중심 개념 설계를 위한 선도적인 솔루션입니다. 차체 구조 설계의 CAE 및 CAD 팀은 CATIA | SFE CONCEPT에 투자하여 프로세스 초기에 신속하게 개념 지오메트리를 생성합니다. 계속해서 편리하게 수정하면서 많은 변형을 연구하고, 즉석에서 지오메트리로부터 곧바로 실행할 수 있는 FE 시뮬레이션 모델을 만듭니다. 자세한 내용 보기

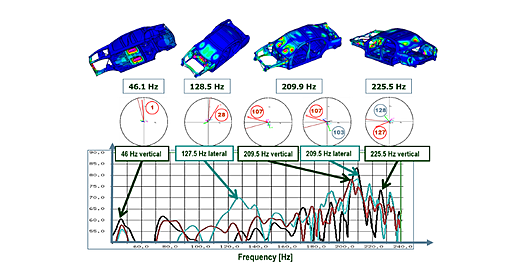

CATIA | SFE AKUSMOD는 승용차 차체의 내부 음향 시뮬레이션을 설정하고 평가하는 강력한 도구입니다. CATIA | SFE AKUSMOD를 사용하면 차체의 어떤 부분에서 소음과 진동이 발생하는지 파악함으로써 초기에 음향/NVH를 검사하고 개선할 수 있습니다. 자세한 내용 보기



지금 바로 3DEXPERIENCE를 최대한 활용하십시오. 3DEXPERIENCE CATIA 데이터를 사용하여 파라메트릭 SFE CONCEPT 지오메트리를 구동하십시오. 그런 다음 SFE CONCEPT에서 생성된 곧바로 실행 가능한 시뮬레이션 데이터와 함께 3DEXPERIENCE SIMULIA 포트폴리오를 최대한 활용하십시오. 자세한 내용 보기



CATIA | SFE Center of Excellence 팀은 개념 설계, 시뮬레이션, 프로세스 자동화, 프로젝트 관리 및 실행 분야에서 광범위한 전문 지식을 다룹니다. 자세한 내용 보기

2019 세계 CATIA | SFE 컨퍼런스

9월, 자동차/모빌리티 및 기타 산업의 선도적인 자동차 OEM사 및 주요 업체들이 Vélizy DS Campus에서 열린 제3회 CATIA | SFE 세계 컨퍼런스에 모였습니다. 이들의 목표는 CATIA | SFE CONCEPT® 솔루션이 지원하는 설계 및 시뮬레이션 프로세스를 수립, 개선, 통합하는 것입니다. 이틀 동안 사용자, 전문가 그리고 CATIA & SIMULIA R&D 팀들이 심도 있게 교류하면서 유익한 시간을 가졌습니다. 이러한 솔루션은 3DEXPERIENCE 플랫폼에 통합되고 있으며, 이에 대한 실시간 시연은 이 컨퍼런스에서 흥미로운 하이라이트로 호평을 받았습니다. 이 자리에서 CATIA 브랜드 CEO인 Philippe Laufer가 CATIA 비전을 참가자들과 공유했습니다.

동영상을 즐겁게 시청하십시오. 2020년의 다음 WW CATIA | SFE 컨퍼런스에서 뵙겠습니다!

SFE와 다쏘시스템 3DEXPERIENCE 플랫폼 기능이 결합함에 따라 자동차/모빌리티 산업의 전체 가치 사슬을 완벽하게 커버할 수 있습니다. 빠른 모델링부터 후처리 해석, 제품 성능 시뮬레이션 및 형상 최적화에 이르기까지 전체 설계 프로세스를 통합합니다.

버나드 샬레(Bernard Charlès) 부회장 겸 CEO, 다쏘시스템
