Spark3D
Determina il livello di potenza del breakdown a radiofrequenza nei dispositivi passivi
Che cos'è Spark3D?
Spark3D è un esclusivo strumento di simulazione per determinare il livello di potenza del breakdown a radiofrequenza (RF) in un'ampia gamma di dispositivi passivi, tra cui cavità, guide d'onda, microstrisce e antenne. Spark3D è in grado di importare direttamente i risultati del campo dalle simulazioni di CST Studio Suite per analizzare il breakdown del vuoto (multipactor) e la scarica di gas. Da qui Spark3D calcola la potenza massima che il dispositivo è in grado di gestire senza effetti di scarica.
Gli approcci approssimativi tipici per determinare il livello di potenza del breakdown a radiofrequenza di qualsiasi componente sono intenzionalmente conservativi. Spark3D si basa su metodi avanzati che analizzano numericamente i fenomeni di breakdown, prevedendo livelli di potenza più realistici e migliorando di conseguenza i margini del progetto.
Caratteristiche principali di Spark 3D
- Importazione dei campi elettromagnetici (EM) da diversi solutori EM.
- Determinazione automatica della soglia di potenza di breakdown.
- Definizione delle caselle di analisi per scegliere le regioni critiche per l'analisi.
- Interfaccia di output con dati di simulazione avanzati sotto forma di tabelle, tracciati e visualizzazioni 3D.
Spark3D è un componente opzionale di CST Studio Suite® ed è disponibile anche separatamente.
- Analisi multipactor
- Simulazione della scarica di gas
Analisi multipactor
Breakdown RF nel vuoto
L'effetto multipactor è una scarica di breakdown a microonde che si verifica ad alte frequenze in condizioni di vuoto, causata dalla formazione di una nuvola di elettroni. Gli elettroni ad alta energia collidono con le pareti del dispositivo, rilasciando elettroni secondari, creando infine una valanga di elettroni. Il rilascio continuo di elettroni provoca la creazione di un plasma di elettroni che riduce la risposta del componente.

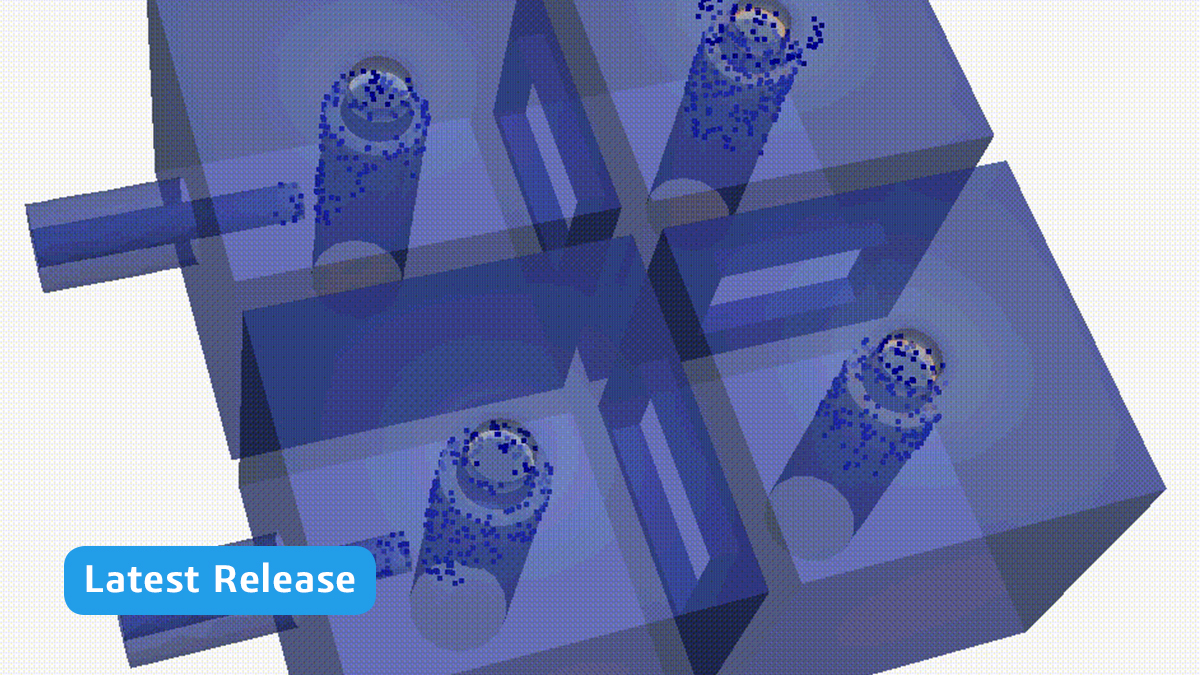

Con Spark3D l'utente può eseguire simulazioni numeriche complete dell'effetto multipactor tenendo conto della distribuzione del campo elettromagnetico 3D. Per eseguire questa simulazione, Spark3D emette elettroni nel componente, tracciandone le traiettorie e verificando l'evoluzione del numero di elettroni nel tempo.
Analisi della scarica di gas
Breakdown RF nei gas e nel plasma
La scarica di gas (nota anche come scarica corona o breakdown di ionizzazione) è una scarica di breakdown a microonde che si verifica nei componenti riempiti di gas causata dalla formazione di una nuvola di elettroni. Gli elettroni ad alta energia collidono con le molecole di gas, rilasciando più elettroni per ionizzazione, creando infine un plasma di elettroni. Questo plasma tende a degradare la risposta dei componenti, il che può portare alla loro distruzione nel tempo.
Con Spark3D l'utente può eseguire simulazioni numeriche complete dell'effetto corona tenendo conto della distribuzione del campo elettromagnetico 3D. Spark3D risolve l'equazione di continuità degli elettroni liberi nel componente, verificando se questa densità di elettroni aumenterà nel tempo per un particolare livello di potenza in input. In questo modo, gli utenti possono calcolare la tensione di breakdown e il livello di potenza dei dispositivi.
Inizia il tuo viaggio
Il mondo della progettazione e della simulazione è in continua evoluzione. Scopri come rimanere sempre un passo avanti con SIMULIA.
Domande frequenti sul breakdown a radiofrequenza
Il modulo corona di Spark3D è basato su un algoritmo numerico che utilizza una tecnica FEM adattata per risolvere l'equazione di continuità della densità di elettroni liberi. Il modulo multipactor di Spark3D è basato su un tracciatore di elettroni 3D completo che utilizza un algoritmo Leap-Frog per l'integrazione di percorsi e il modello Vaughan per la caratterizzazione SEY dei materiali. Ciò consente l'analisi di breakdown in strutture complesse che implicano forme arbitrarie in tempi di calcolo brevi.
L'analisi di breakdown modella i campi elettrici all'interno di un dispositivo, tenendo conto del comportamento delle particelle e delle proprietà di breakdown dei supporti all'interno del componente, al fine di identificare possibili rischi di multipactor e di scarica a corona.
