IdEM

CARATTERIZZAZIONE DI DISPOSITIVI ELETTRONICI

IdEM è uno strumento intuitivo per la generazione di macromodelli di strutture lineari a più porte a parametri concentrati (via, connettori, packages, discontinuità e così via), noti dalle risposte delle porte di input/output. La caratterizzazione pura della struttura può derivare da misurazioni o simulazioni nel dominio del tempo o della frequenza. Una suite di moduli di Rational Fitting avanzati e ben condizionati garantisce l'applicabilità a qualsiasi tipo di caratterizzazione. I modelli risultanti vengono creati in formati SPICE comuni per le simulazioni a livello di sistema richieste nel flusso di progettazione. Pertanto, IdEM consente l'estrazione di modelli SPICE e l'elaborazione per qualsiasi tipo di struttura lineare, componente, interconnessione e package, indipendentemente dall'area applicativa e dalla caratterizzazione originaria.

IdEM è un componente opzionale di CST Studio Suite® ed è disponibile anche separatamente.

Perché IdEM

IdEM utilizza i migliori algoritmi per generare macromodelli, tra cui un modulo di certificazione per la causalità dei dati proprietario basato sulla trasformata di Hilbert, moduli adattivi razionali altamente scalabili che garantiscono un numero di porte illimitato e schemi di imposizione della passività all'avanguardia per simulazioni di transitorio sicure e stabili. Grazie al modulo di multielaborazione, IdEM consente una generazione efficiente di macromodelli di strutture sempre più grandi

Informazioni su IdEM

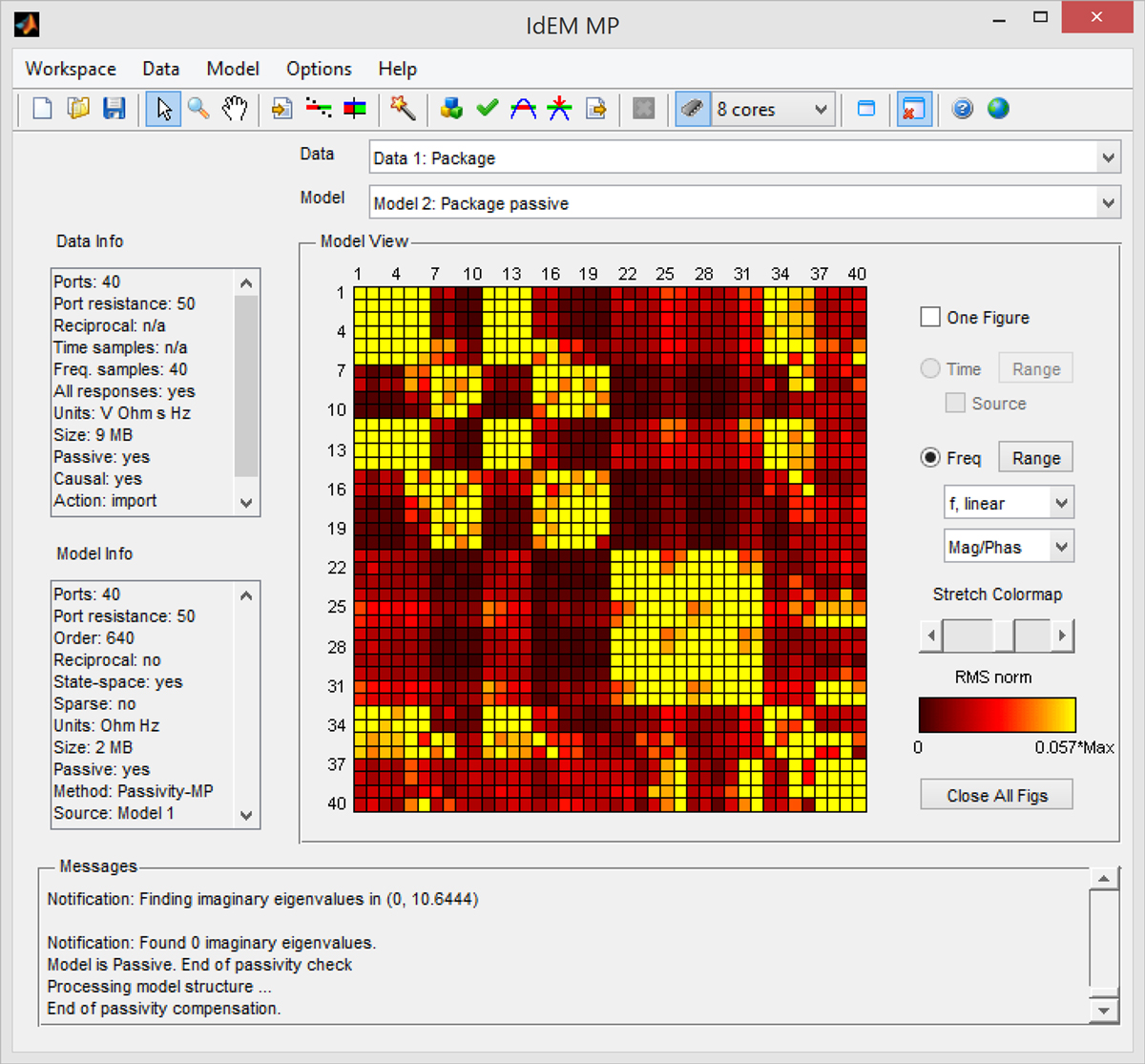

Interfaccia utente grafica completamente sviluppata: tutti gli algoritmi di IdEM sono collegati a un'intuitiva interfaccia utente grafica

Semplicità d'uso: è richiesto un livello minimo di esperienza per utilizzare gran parte degli algoritmi con impostazioni standard

Flessibilità e potenza: per gli utenti esperti è disponibile un set avanzato di parametri di controllo

Precisione ed efficienza: IdEM utilizza algoritmi adattivi all'avanguardia per approssimazioni razionali con passività garantita

Porte illimitate: vengono adottate strategie di suddivisione per gestire numeri elevati di porte senza eccessivi requisiti di memoria

Importazione di dati: sono disponibili filtri di importazione per Touchstone e altri formati di dati comuni

Esportazione di modelli: i modelli possono essere sintetizzati come circuiti equivalenti in formati SPICE comuni

Funzionalità all'avanguardia

Causalità: un modulo esclusivo di verifica di causalità consente di rilevare possibili errori di misurazione/simulazione che compromettono la coerenza fisica dei dati non elaborati.

Passività: sono disponibili algoritmi particolarmente elaborati per l'applicazione della passività dei modelli, garantendone un utilizzo sicuro nelle simulazioni di compatibilità elettromagnetica, integrità di segnale e integrità di potenza.

Multielaborazione: un modulo avanzato abilita funzionalità multithread, con un incremento straordinario della velocità di simulazione e una generazione efficiente di macromodelli di strutture sempre più grandi.
