CATIA | SFE CONCEPT es una solución líder para el diseño conceptual basado en la simulación en las primeras fases. Permite crear y modificar modelos de superficie paramétricos implícitamente de forma rápida y eficaz. El paradigma único de la geometría atributiva de una sola capa garantiza un alto rendimiento, incluso cuando se manipulan estructuras grandes como una estructura de carrocería de automóvil completa o incluso más grandes. Los componentes de modelos existentes se pueden volver a conectar para utilizar modelos existentes y crear un gran número de variaciones en poco tiempo para realizar una comparación funcional. Una malla de elementos finitos lista para la simulación que incluye la conectividad y asociación a componentes externos se puede exportar en cualquier momento con solo pulsar un botón. Los modelos de análisis admiten un gran número de solvers de FE estándar del sector y soportan la evaluación funcional simultánea de vibraciones, rigidez, seguridad en caso de colisión y acústica. Las variables de diseño permiten modificar la geometría y la topología para soportar un proceso totalmente automático que integra el análisis funcional y la mejora en la fase inicial de un proceso de desarrollo.
Aceleración del proceso de desarrollo del producto
La secuencia tradicional de desarrollo de productos de STYLING - CAD – CAE (As Is) tiene deficiencias esenciales. La información de comentarios sobre el rendimiento funcional del producto finalizado se proporciona demasiado tarde. El rendimiento funcional debe evaluarse antes de iniciar un proceso de CAD detallado. Por lo tanto, está surgiendo un nuevo proceso de desarrollo, un proceso en el que CAD se complementa con CAE y las pruebas y la simulación se impulsan hacia arriba. En un proceso de desarrollo ágil (To Be) la mayoría de los pasos son concurrentes, ocurren en paralelo y en ciclos cortos. Un enfoque como CATIA | SFE CONCEPT es clave para dicho proceso a fin de asegurar el rendimiento funcional del producto. antes invertir en detalles.
Soluciones del sector
Automoción
CATIA | SFE CONCEPT permite diseñar vehículos ligeros y seguros. Una mejor comprensión del comportamiento mecánico de su producto acorta el ciclo de diseño y crea productos mejorados. Especialmente para el ciclo de vida del automóvil y la demanda de velocidad en el proceso de desarrollo, la herramienta aporta valor. Las funcionalidades de creación rápida de geometría, así como la modificación topológica y geométrica de las estructuras de la carrocería combinada con el creador de malla de elementos finitos integrado son únicas. De este modo, CATIA | SFE CONCEPT aborda la necesidad de acelerar el proceso de diseño. Los estudios de variantes se pueden realizar de forma muy rápida y con gran cantidad, de modo que el conocimiento y la comprensión del comportamiento del producto aumentan y el rendimiento se puede observar y asegurar mediante un análisis de simulación multidisciplinar. La combinación de todo lo que conduce a un proceso de desarrollo de CAE inicial ágil es muy bien recibido en todo el mundo del sector de la automoción.

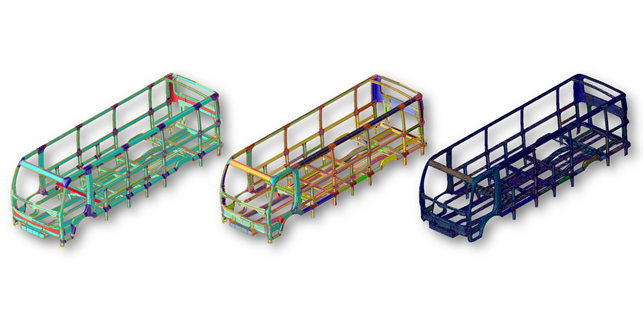

Camiones y autobuses
Las estructuras de carrocería en el sector de Camiones y autobuses también se enfocan en diseños ligeros donde CATIA | SFE CONCEPT es clave para la optimización y los estudios de variantes. Se pueden investigar varias topologías y geometrías para garantizar que los diseños se corresponden con los rendimientos necesarios y que el material utilizado contribuye de forma óptima al diseño.
Motocicletas
Para optimizar el rendimiento de las estructuras de bastidor, CATIA | SFE CONCEPT ayuda a conocer el comportamiento mediante el estudio de un elevado número de variantes topológicas y geométricas mediante simulación. Esto se traduce en una mejor calidad del producto, así como en un diseño más eficiente. También se ha demostrado que el uso de un diseño ligero con menos material para la estructura manteniendo el rendimiento es aplicable varias veces.

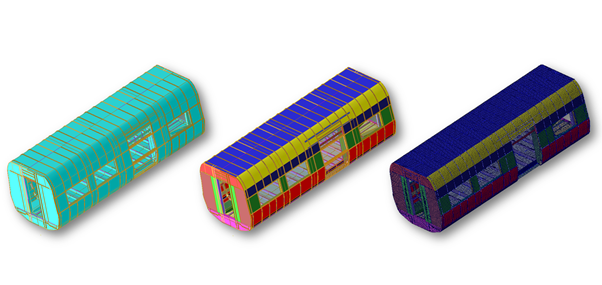

Ferrocarril
La simulación y la optimización son fundamentales en el desarrollo de productos para el transporte ferroviario. CAE ayuda a reducir los ciclos de diseño y a aumentar la calidad y aceptación del producto. La acústica del ferrocarril desempeña un papel fundamental a la hora de hacer que los trenes sean más cómodos, tanto para los viajeros como para el medio ambiente. La construcción de módulos de estructura de trenes y su combinación con nuevas variantes de estructuras completas de vagones es un valor importante para el sector ferroviario. Investigar nuevos diseños a nivel de subensamblaje y combinar esta nueva variante con otros módulos de geometría de CATIA | SFE CONCEPT existentes para crear una nueva variante de vagón, así como las modificaciones globales de todo el modelo de vagón, pueden gestionarse mediante CATIA | SFE CONCEPT. Otro escenario es el enfoque de optimización vibroacústica que utiliza CATIA | SFE CONCEPT y CATIA | SFE AKUSMOD. Consulte “CATIA | SFE AKUSMOD” para obtener más información.
Sector aeroespacial
La manipulación de modelos del tamaño de las estructuras aeroespaciales es una de las principales ventajas de CATIA | SFE CONCEPT. Debido a la geometría paramétrica implícita flexible y funcional, se pueden aplicar varias variantes y optimización a toda la estructura para investigar soluciones aligeradas y validarlas mediante la simulación en un ciclo de diseño reducido, ya que la malla de elementos finitos incluye las conexiones al mismo tiempo con el nuevo diseño.
Tecnología
CATIA | SFE CONCEPT en conector de CATIA V5 (SFE CCC)
El conector de CATIA V5 le permite utilizar SFE CONCEPT como banco de trabajo de CATIA V5 con una mayor facilidad de uso. La funcionalidad completa se proporciona en el entorno CATIA V5, mientras que el código de aplicación de SFE CONCEPT original se ejecuta en segundo plano.
La integración en CATIA V5 permite una referencia directa con los datos de CATIA, como los datos relacionados con el paquete, el estilo y la fabricación.
Los modelos SFE CONCEPT se pueden almacenar y administrar como CATParts.
Además, la geometría de superficie de SFE CONCEPT se puede transformar en datos de superficie de CATIA V5 para realizar más pasos de diseño hacia la fabricación.
Al igual que la versión independiente de CATIA | SFE CONCEPT, la versión integrada en CATIA V5 también presenta el diseño modular de la geometría, aprovechando la biblioteca de modelos existentes y el enfoque descendiente desde los primeros croquis de diseño hasta todos los detalles relevantes de la simulación, como los iniciadores de fisuras.
