CATIA Systems Engineering - Dymola

Dymola, el laboratorio de modelado dinámico, es una completa herramienta de modelado y simulación de sistemas integrados y complejos para utilizar en los sectores aeroespacial, de automoción, de robótica y de procesos, así como en otras aplicaciones.

Ventajas clave

  • Ingeniería multidisciplinar. Las bibliotecas de modelos compatibles para muchos campos de la ingeniería permiten modelar de forma fiable sistemas integrados complejos.
  • Modelica. Potente lenguaje de modelado definido formalmente y orientado a objetos.
  • Bibliotecas gratuitas y comerciales. El usuario puede crear fácilmente componentes propios o adaptar los existentes a necesidades particulares. Amplio portfolio de bibliotecas de modelos.
  • Reutilización. El modelo no causal orientado a objetos permite utilizar un componente en distintos contextos y definir un modelo en distintos estudios.
  • Procesamiento simbólico de ecuaciones. Evita al usuario tener que convertir las ecuaciones en sentencias de asignación o diagramas de bloque. Las simulaciones son más eficientes y sólidas.
  • Simulación Hardware-in-the-Loop (HIL). Simulación en tiempo real en dSPACE y xPC.
  • Opciones de interoperabilidad potentes gracias a la plena compatibilidad con FMI y la conexión con Python, las herramientas de SIMULIA Abaqus y iSight, así como Simulink.<b/>
  • Animación. Animación en 3D en tiempo real e importación de archivos de CAD para su visualización.

Ingeniería multidisciplinar



Dymola cuenta con capacidades únicas de ingeniería multidisciplinar, lo que significa que permite crear modelos formados por componentes de distintas áreas de la ingeniería. Se consiguen así modelos de sistemas completos que representan mejor el mundo real. Incluye bibliotecas de muchos dominios diferentes que contienen componentes mecánicos, eléctricos, de control, térmicos, neumáticos, hidráulicos, de transmisión, termodinámicos, de dinámica del vehículo, de aire acondicionado, etc.

Las capacidades de Dymola permiten modelar y simular cualquier componente físico que se pueda describir mediante ecuaciones diferenciales ordinarias y ecuaciones algebraicas en el nivel más básico y, además, permiten arrastrar las composiciones y colocarlas en niveles superiores.

Modelado intuitivo

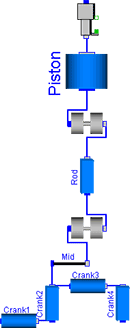

El editor gráfico de Dymola y las bibliotecas de ingeniería multidisciplinar hacen que el modelado sea muy sencillo. Las bibliotecas incluyen elementos correspondientes a dispositivos físicos que solo hay que arrastrar y colocar para crear el modelo. Las conexiones gráficas que modelan el acoplamiento físico de los componentes describen claramente las interacciones entre ellos. Esto significa que los modelos se organizan de forma intuitiva conforme a la composición del sistema físico.

Abierto y flexible



El entorno de Dymola es totalmente abierto, en contraste con muchas herramientas de modelado que cuentan con un conjunto fijo de modelos de componentes y métodos exclusivos para la introducción de nuevos componentes. Los usuarios de Dymola pueden introducir fácilmente componentes que se adapten a sus necesidades únicas y particulares. Para ello, pueden partir de cero o utilizar los componentes existentes como plantillas. La estructura abierta y flexible de Dymola la convierte en una excelente herramienta para simular diseños y tecnologías nuevos o alternativos. Dymola se basa en Modelica®, un lenguaje orientado a objetos para el modelado físico creado por Modelica Association.

Opciones de interoperabilidad



Dymola ofrece una amplia variedad de opciones de interoperabilidad. Aproveche las ventajas del estándar de FMI, las secuencias de comandos de Python o la interfaz Simulink. Si combina los puntos fuertes de Dymola en cuanto al modelado de varios dominios con la potencia de cálculo de otros productos de Simulia, como Abaqus o iSight, obtendrá simulaciones más rápidas con un mayor nivel de detalle.

Obtenga más información sobre la exportación de código y de modelos.

Manipulación simbólica



Dymola destaca por encima de otras aplicaciones cuando se trata de resolver ecuaciones algebraicas diferenciales. La clave de su alto rendimiento y solidez es la manipulación simbólica, que gestiona, además, los bucles algebraicos y la reducción de los grados de libertad provocados por las restricciones. Estas técnicas, en combinación con solvers numéricos especiales, permiten la simulación HIL (Hardware-in-the-Loop) en tiempo real.

Dymola para formación



Dymola, basado en Modelica, ofrece una plataforma común para la enseñanza en diversos campos científicos. Céntrese en ecuaciones de la física, la química o las matemáticas en lugar de aplicar algoritmos; o aplique bibliotecas de modelos potentes para enseñar aplicaciones más interesantes. Aproveche las ventajosas ofertas de los paquetes para uso académico (los hay que incluyen las funciones básicas y otros con todas las bibliotecas de modelos).

Paquetes Learn and Innovate



Los principales paquetes para fines académicos se llaman Learn and Innovate. El paquete Academic Learn (DYL) contiene la configuración estándar de Dymola, algunas bibliotecas y la capacidad de exportación a FMI, además de las opciones de utilizar los modelos en Simulink y en plataformas en tiempo real. El paquete Academic Innovate (DYI) incluye todas las bibliotecas comerciales de Modelica además de las funciones del paquete Academic Learn.

Hay una oferta especial para enseñanza que consiste en 25 licencias (que se pueden compartir) del paquete Learn o Innovate a un precio muy reducido. Pensamos en 25 licencias porque suele ser el número de estudiantes en una clase.

Licencias para estudiantes



Las licencias para estudiantes (disponibles en forma de paquetes Learn o Innovate) están pensadas para el uso en casa, en el ordenador del estudiante, mientras que las licencias académicas habituales se instalan en los equipos de la universidad. Las licencias para estudiantes tienen menos capacidad (solo se pueden convertir modelos pequeños) y tienen una validez de un año.
