Functional Mock-up Interface





Compatibilidad de FMI con Dymola



Compatibilidad de FMI 2.0



FMI 2.0 (versión del 25 de julio de 2014) es compatible con Dymola desde la versión Dymola 2015 FD01, tanto en Windows como en Linux. Consulte las notas de la versión de Dymola y el manual del usuario para obtener información sobre la compatibilidad de las funciones de FMI opcionales.

Herramientas de FMI para Simulink - Kit de FMI



Dassault Systèmes proporciona herramientas con compatibilidad completa para la exportación e importación de FMU con Simulink. Los detalles relativos a la versión más reciente del kit de FMI para Simulink se muestran a continuación.
El conjunto de herramientas se puede utilizar de forma gratuita sin ninguna clave de licencia. Se ofrece soporte y mantenimiento a los clientes de Dymola a través del canal de soporte normal en www.3ds.com/support.
Tenga en cuenta que puede haber actualizaciones entre las versiones de Dymola oficiales. Póngase en contacto con el representante de ventas/canal de soporte de Dymola para acceder a la descarga.

Kit de FMI para Simulink - Versión 2.4.0



El kit de FMI para la versión de Simulink 2.4.0 se publicó el 2 de junio de 2017.
La versión 2.4.0 también se incluye en la distribución de la versión de Dymola 2018.

Funciones generales e información de compatibilidad:

  • Compatibilidad completa de FMI para la exportación e importación
  • Versiones de FMI 1.0 y 2.0 - Model Exchange and Co-Simulation
  • MATLAB/Simulink R2010a - R2016b (32 y 64-bits)


Funciones seleccionadas de la herramienta de exportación:

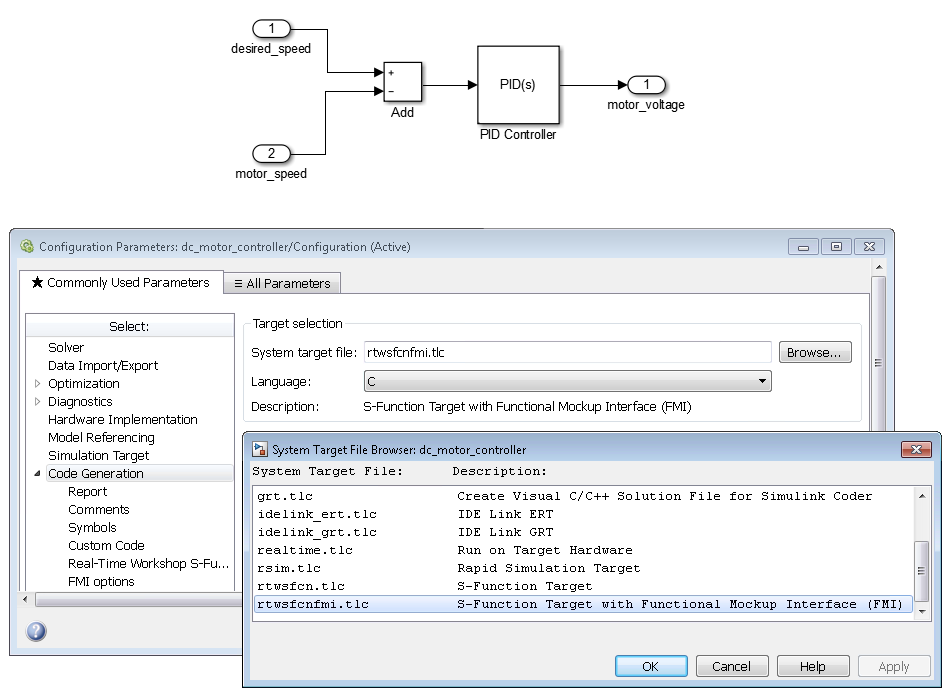

  • Simulink Coder Target para la exportación de FMU desde Simulink
  • Compatibilidad con Windows y Linux
  • Compatibilidad con la interpolación de entradas continuas (capacidad de cosimulación canInterpolateInputs = true)

  • Compatibilidad con parámetros ajustables globales
  • Compatibilidad completa con parámetros que hacen referencia a variables de espacio de trabajo o máscara en R2015b y posteriores
  • Compatibilidad con el tamaño del paso de comunicación de variable en la exportación de Co-Simulation
  • Compatibilidad con S-functions binarias y de código fuente (C/C++) MEX
  • Generación de FMU de caja negra
  • Nombres de variable estructurados con jerarquía de bloques


Funciones seleccionadas de la herramienta de importación:

  • Bloque de FMU de Simulink para la importación y la incrustación de FMU en modelos Simulink
  • Manejo y opciones mejoradas para las señales de entrada
  • Puertos de entrada/salida de vector configurable
  • Importación de FMU de código fuente de Dymola (Dymola 2016 o posterior)
  • Compatibilidad con objetivos de simulación: modo de acelerador rápido, RSIM, GRT y dSPACE DS1005 y DS1006



Compatibilidad de FMI 1.0



Dymola soporta las especificaciones FMI 1.0 para Model Exchange and Co-Simulation desde su publicación en 2010. Dymola pasa la verificación de FMI 1.0 para Model Exchange (exportación e importación) y Co-Simulation (esclavo y maestro).

Exportación de Dymola 2015 dSPACE, versión 2014-A con FMI 2.0 RC1



La exportación del código fuente de FMI 2.0 RC1 en Dymola 2015 contiene un error que impide la integración con dSPACE.
Versión 2014-A. Existe un paquete de correcciones que aborda este error disponible bajo petición.
Póngase en contacto con su representante de ventas/canal de soporte para acceder a la descarga.
Artículo de base de conocimientos relacionado, QA00000031053.
