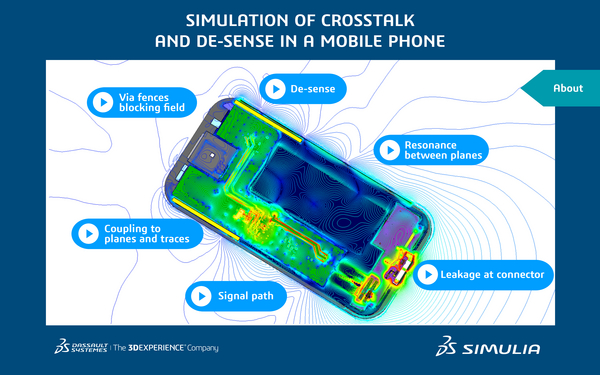

Simulation von Übersprechen und Störstrahlung in einem Mobiltelefon
Diese interaktive Infografik erläutert in kurzen Videos die Probleme der elektromagnetischen Verträglichkeit (EMV) und Signalintegrität (SI), die sich auf das Design eines Mobiltelefons auswirken.
USB 3.2 bietet Datengeschwindigkeiten von bis zu 20 GBit/s. Die schnellen Signale erzeugen Breitbandrauschen, das andere Elektroniksysteme selbst auf Hochfrequenzen (HF) beeinträchtigen kann. Dies führt häufig zu HF-Störstrahlung und Übersprechen.
Die elektromagnetische Simulation kann zur Analyse der Verteilung von Strömen und elektromagnetischen Feldern innerhalb von Geräten verwendet werden, um zu zeigen, wie diese sich ausbreiten, und um die Kopplungspfade zu identifizieren, die Störungen verursachen können. Mit diesen Informationen können Ingenieure die Verlegung von Leiterbahnen verbessern und Komponenten zur Störungsminderung hinzufügen, z. B. Via-Fences.
