ANTENNA MAGUS 2020 新增功能

天线设计软件

全新功能、扩展及改进:

  • 阵列合成工具 进行了扩展,以允许每个阵列使用多个元素模式,并允许在集合中直接使用现有天线设计的元素模式。
  • 基本阵列运算符 进行了扩展,使其包括 镜像运算符 并带有复制和相移选项。
  • 对现有<sub/>基本旋转平移 运算符进行了更新,以包括带有逐行相移的复制选项。
  • 之前仅在设计模式下可用的 值比较表现在也可在 比较窗口中使用。
  • 还对 值比较表 (位于 比较窗口 中)的功能进行了扩展,以允许在表中选择参考。选择参考时,相同单位类型的其他值将显示一个百分比值,以表示该值与所选参考之间的差异。
  • 以前在未启用 NFS 时只能估算设计的近场,现在则可以进行计算。针对此类情况,新添加了一个标有 立即计算 NFS 的按钮。
  • 导出宏 功能进行了扩展,允许仅导出选定的所有可用变量。
  • 将设计范围外推 扩展至 材料/物理属性 组中的目标,包括基体高度、相对电容率等。

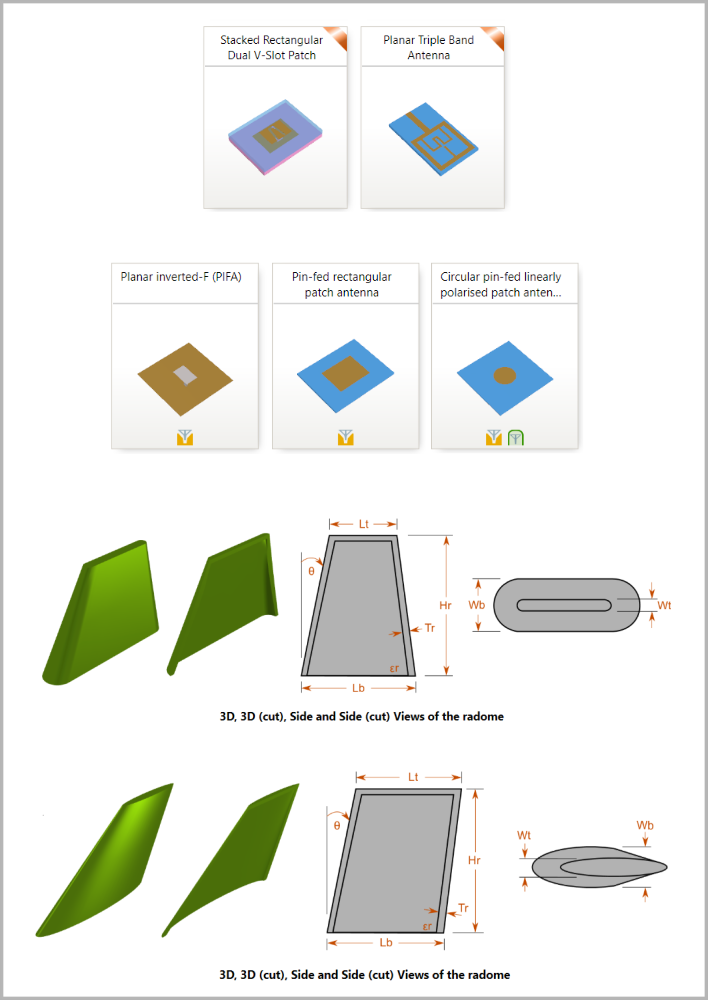

全新天线及扩展

  • 4 喇叭单脉冲馈源
  • 空腔谐振器内的双锥形单极
  • 矩形槽宽带贴片
  • 平面四分之一波长开槽天线
