CATIA | SFE CONCEPT est une solution de pointe pour les premières étapes de l'étude de conception basée sur la simulation. Elle permet de créer et modifier des modèles de surfaces implicitement paramétriques, de façon rapide et efficace. Le paradigme unique de la géométrie attributive à couche unique garantit de hautes performances, même en cas de structures de grande taille, comme des structures de carrosserie complètes, voire encore plus volumineuses. Il est possible de reconnecter des composants de modèle existants pour créer rapidement un grand nombre de variations à partir d'un modèle déjà conçu, afin de pouvoir établir un comparatif de performances. Un clic suffit pour exporter à tout moment un maillage par éléments finis à simuler avec connectivité et association à des composants externes. Les modèles d'analyse prennent en charge un grand nombre de solveurs industriels par éléments finis et assurent l'évaluation fonctionnelle simultanée des vibrations, de la rigidité, de la résistance aux chocs et de l'acoustique. Les variables de conception permettent de modifier la géométrie et la topologie de façon à obtenir un processus entièrement automatisé qui inclut une analyse fonctionnelle et des améliorations dès le début du processus de développement.
Cycle de développement de produits plus court
La séquence de développement de produit traditionnelle STYLE - CAO – IAO (en l'état) comporte d'importantes lacunes. Les informations sur les performances fonctionnelles du produit fini sont obtenues trop tardivement. Les performances fonctionnelles doivent être évaluées avant le lancement du processus de CAO détaillé. C'est pourquoi un nouveau processus de développement est en phase d'émerger, qui intègre l'IAO et les tests en phase de CAO et exécute la simulation en amont. Dans un processus de développement agile (à venir), la plupart des étapes sont simultanées. Elles sont exécutées en parallèle et organisées en cycles courts. Une approche comme CATIA | SFE CONCEPT joue un rôle capital dans ce type de processus : la fiabilité des performances fonctionnelles du produit doit être assurée avant de s'investir dans les détails.
Solutions industrielles
Automobile
Avec CATIA | SFE CONCEPT, les conceptions gagnent en légèreté et les véhicules en sécurité. Grâce à une meilleure compréhension du comportement mécanique de votre produit, votre cycle de conception est plus court et vos produits améliorés. L'impact de cet outil est particulièrement visible sur le cycle de vie des produits automobiles et sur la durée du processus de développement. La création rapide de géométries, la modification topologique/géométrique des carrosseries et l'outil intégré de maillage par éléments finis sont des fonctionnalités uniques, qui permettent à CATIA | SFE CONCEPT de répondre aux besoins d'accélération du processus de conception. Grâce à l'analyse de simulation pluridisciplinaire, vous pouvez réaliser de nombreuses études de variantes en peu de temps, pour développer vos connaissances et votre compréhension du produit en matière de comportement et vous assurer du maintien des performances. Résultat : le processus de développement IAE agile réalisé en amont est plébiscité par les acteurs de l'industrie automobile du monde entier.

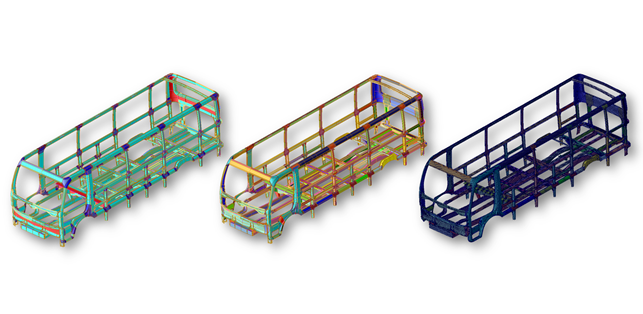

Camions et bus
Les concepteurs sont également en quête de carrosserie légères dans le secteur Camions et bus. Or CATIA | SFE CONCEPT joue un rôle déterminant dans l'optimisation des conceptions et l'étude des variantes. Il est possible d'examiner plusieurs topologies et géométries pour s'assurer que les conceptions correspondent aux performances souhaitées et que l'apport du matériau utilisé est optimal.
Motos
Pour optimiser les performances des structures, CATIA | SFE CONCEPT participe au recueil des données comportementales, en examinant un grand nombre de variantes topologiques et géométriques par simulation. Résultat : les produits gagnent en qualité et les conceptions sont plus efficaces. Il a par ailleurs été constaté à plusieurs reprises qu'il est possible de concevoir des produits plus légers nécessitant une structure moins gourmande en matériau, sans pour autant sacrifier les performances.

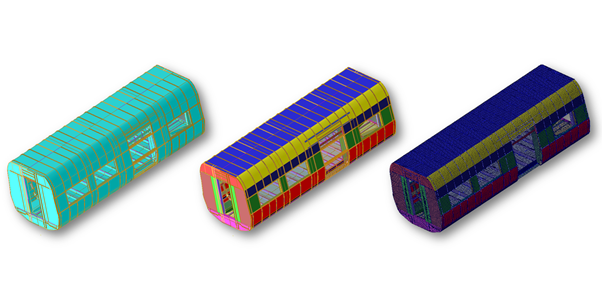

Transport ferroviaire
La simulation et l'optimisation jouent un rôle clé dans le développement de produits destinés au secteur ferroviaire. L'IAO contribue à raccourcir les cycles de conception et à améliorer la qualité des produits et leur taux d'adoption. L'acoustique joue un rôle majeur dans l'amélioration du confort ferroviaire, à bord des trains comme en extérieur. La création de modules de train et leur combinaison avec de nouvelles variantes de structures complètes de wagons constituent un apport crucial pour le secteur ferroviaire. CATIA | SFE CONCEPT prend en charge la recherche de nouvelles conceptions en phase de sous-assemblage, puis associe la nouvelle variante composée d'autres modules de géométrie CATIA | SFE CONCEPT préexistants à une variante de wagon et des modifications globales sur le modèle complet de wagon. CATIA | SFE CONCEPT et CATIA | SFE AKUSMOD permettent également d'optimiser le comportement vibro-acoustique. Consultez la page « CATIA | SFE AKUSMOD » pour en savoir plus.
Aéronautique
Un des principaux avantages de CATIA | SFE CONCEPT réside dans sa capacité à gérer des modèles de taille équivalente à celle des structures aérospatiales. Grâce à une géométrie implicitement paramétrique performante et flexible, l'utilisateur peut appliquer plusieurs variantes et optimisations à la structure complète en vue d'alléger la solution, puis la valider par simulation selon un cycle de conception court, en obtenant le maillage par éléments finis et ses connexions en même temps que la nouvelle conception.
Technologie
CATIA | SFE CONCEPT dans CATIA V5 Connector (SFE CCC)
CATIA V5 Connector vous permet d'utiliser SFE CONCEPT comme un atelier CATIA V5, avec plus de facilité. La fonctionnalité complète est disponible dans l'environnement CATIA V5, tandis que le code d'application SFE CONCEPT initial est exécuté en arrière-plan.
L'intégration avec CATIA V5 permet d'accéder directement aux données CATIA, notamment aux informations d'emballage, de style et de fabrication.
Vous pouvez gérer et stocker les modèles SFE CONCEPT au format CATParts.
De plus, la géométrie de surface SFE CONCEPT peut être convertie en données de surface CATIA V5 pour entreprendre d'autres étapes de conception en vue de la fabrication.
Comme la version autonome de CATIA | SFE CONCEPT, la version intégrée dans CATIA V5 propose une fonctionnalité de conception modulaire de la géométrie, qui utilise la bibliothèque de modèles existants et suit une approche descendante, des premières esquisses de conception jusqu'aux paramètres de simulation pertinents, comme les facteurs de chocs.
