Outils de conception de modèle

Dymola prend en charge le balayage de paramètres, le calibrage de modèle, l'optimisation de la conception et la gestion de modèle avancée.

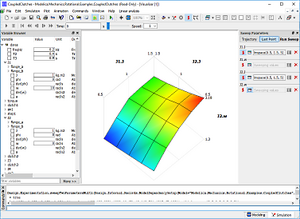

Balayage des paramètres dans Dymola. Cliquez pour agrandir.

Balayage des paramètres



Peu de modèles font l'objet d'une seule simulation. En effet, l'exécution de plusieurs simulations avec différents paramètres, suivie de la comparaison des résultats, constitue une tâche utilisateur essentielle. Celle-ci peut être effectuée à l'aide de scripts dans Dymola ou à partir de Python, ou en utilisant la fonctionnalité intégrée.

Dymola intègre une interface utilisateur innovante qui permet à l'utilisateur de faire glisser les variables qui seront utilisées lors du balayage et de l'affichage des résultats. Lors du balayage d'un paramètre, vous pouvez tracer l'ensemble des trajectoires ou uniquement les points d'extrémité de la simulation. Lors du balayage de deux paramètres, Dymola trace une surface à partir des derniers points.

Calibrage de modèle



Un modèle Modelica représentant un système physique inclut généralement de nombreux paramètres qu'il faut définir. Certaines valeurs de paramètres, telles que l'inertie d'une pièce, la friction et les pertes, sont difficiles à mesurer ou à déterminer à partir de la spécification de conception.

Le calibrage de modèle (estimation des paramètres) est un processus qui consiste à utiliser les données mesurées à partir d'un appareil pour ajuster les paramètres de sorte que les résultats de la simulation concordent avec les données mesurées. Dymola ajuste les paramètres et effectue des tests afin de trouver des solutions satisfaisantes qui minimisent l'écart entre les résultats de la simulation et les mesures.

Optimisation de la conception



La fonctionnalité d'optimisation de la conception permet d'ajuster les paramètres d'un appareil ou de son contrôleur afin d'améliorer la dynamique du système en fonction de plusieurs critères et cas de figure.

Un modèle Modelica inclut de nombreux paramètres pouvant être ajustés pour améliorer les performances, par exemple les constantes des ressorts d'une voiture, le rapport de transmission d'une boîte de vitesse ou les paramètres d'un appareil de contrôle.

L'optimisation de la conception a pour objectif d'améliorer le comportement du système en ajustant les paramètres. Les paramètres ajustés sont calculés de manière à minimiser les critères mathématiques permettant l'amélioration. La valeur des critères provient généralement des résultats de simulation, par exemple le dépassement ou l'augmentation du délai de réponse, mais elle peut également être déterminée selon les réponses en fréquence ou l'analyse de la valeur propre.

Gestion de modèle



L'option de gestion de modèle prend en charge le chiffrement de modèles, le contrôle des versions de Dymola (CVS, Subversion et GIT) et les procédés de vérification, de test et de comparaison des modèles.

  • Intégration avec les systèmes de contrôle des versions.
  • Test de régression (comparaison des résultats de simulation avec les résultats établis).
  • Prise en charge des classes et conditions.
  • Vérification des styles et unités de variables.
