Ingénierie système CATIA - Dymola

Dymola (Dynamic Modeling Laboratory) est un outil complet de modélisation et de simulation de systèmes intégrés et complexes destinés à être utilisés dans les secteurs de l'automobile, l'aéronautique, la robotique, les processus et avec d'autres applications.

Avantages clés

  • Multi-ingénierie. Les bibliothèques de modèles compatibles avec de nombreux domaines d'ingénierie permettent de modéliser fidèlement des systèmes intégrés complexes.
  • Modelica. Langage de modélisation orienté objet puissant et défini de façon formelle.
  • Bibliothèques commerciales et gratuites. L'utilisateur peut facilement créer les composants qu'il lui faut ou adapter des composants existants en fonction de ses besoins. Le portefeuille de bibliothèques de modèles est complet.
  • Réutilisation. Les modèles acausaux avec équation permettent d'utiliser un composant dans différents contextes et d'utiliser un modèle pour différentes études.
  • Traitement des équations symboliques. Évite à l'utilisateur d'avoir à convertir les équations pour les instructions d'affectation ou les diagrammes de blocs. Les simulations sont plus efficaces et plus robustes.
  • Simulations Hardware-in-the-Loop (HIL). Simulation en temps réel sur dSPACE et xPC.
  • Options d'interopérabilité puissantes avec prise en charge complète de la norme FMI, des scripts Python, des outils SIMULIA Abaqus et iSight, et de Simulink.<b/>
  • Animation. Animation 3D en temps réel et importation de fichiers de CAO pour la visualisation.

Multi-ingénierie



Dymola possède des fonctionnalités multi-ingénierie uniques, ce qui signifie que les modèles peuvent comporter des composants provenant de plusieurs domaines d'ingénierie. Cela permet de créer des modèles de systèmes complets qui sont davantage conformes à la réalité. Les bibliothèques disponibles couvrent plusieurs domaines et contiennent des composants pour les systèmes mécaniques, électriques, thermiques, pneumatiques, hydrauliques, thermodynamiques, ainsi que pour les commandes, la propulsion, la dynamique des véhicules, la climatisation, etc.

Les fonctionnalités de Dymola vous permettent de modéliser et simuler tout composant physique susceptible d'être décrit par des équations différentielles ordinaires et des équations algébriques au plus bas niveau, et des compositions glisser-déposer aux niveaux plus élevés.

Modélisation intuitive

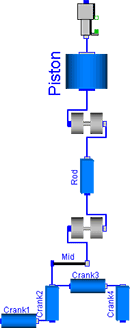

L'éditeur graphique et les bibliothèques multi-ingénierie de Dymola facilitent la modélisation. Les bibliothèques incluent des éléments représentant les appareils physiques qu'il suffit de faire glisser et déposer dans la composition pour créer le modèle. Les interactions entre les composants sont décrites de façon conviviale par les relations graphiques qui modélisent l'association physique des composants. Cela signifie que les modèles sont organisés de façon intuitive, suivant la manière dont le système physique est composé.

Ouvert et flexible



L'environnement Dymola est complètement ouvert, contrairement à de nombreux outils de modélisation qui disposent d'un ensemble déterminé de modèles de composants et de méthodes propriétaires pour créer des nouveautés. Ainsi, les utilisateurs de Dymola peuvent facilement introduire des composants qui répondent à des besoins uniques. Pour ce faire, ils peuvent utiliser des composants qui serviront de modèles ou créer des composants de toutes pièces. Grâce à sa structure flexible et ouverte, Dymola est un excellent outil pour simuler des conceptions et des technologies entièrement nouvelles ou alternatives. Dymola repose sur le langage orienté objet Modelica®, conçu pour la modélisation physique et développé par Modelica Association.

Options d'interopérabilité



Dymola propose une grande variété d'options d'interopérabilité. Tirez parti de la prise en charge complète de la norme FMI, des scripts Python, ou utilisez l'interface Simulink. En alliant les performances de modélisation multidomaine de Dymola à la puissance de traitement de produits Simulia tels qu'Abaqus ou iSight, vous obtenez plus rapidement des simulations avec un niveau de détail élevé.

En savoir plus sur l'exportation de code et de modèle.

Manipulation de symbole



Dymola affiche des performances exceptionnelles en matière de résolution des équations algébriques différentielles. La clé des performances et de la robustesse supérieures réside dans la manipulation de symboles qui gère également les boucles algébriques et la réduction des degrés de liberté provoquée par les contraintes. Ces techniques, associées à des solveurs numériques spéciaux, permettent de réaliser des simulations Hardware-in-the-Loop (HIL).

Dymola dans l'enseignement supérieur



Dymola est basé sur le langage Modelica et propose une plate-forme commune pour l'enseignement de plusieurs matières scientifiques. Ainsi, vous pouvez vous concentrer sur les équations physiques, chimiques et mathématiques plutôt que sur la mise en œuvre des algorithmes. De plus, vous pouvez utiliser des bibliothèques de modèles industriels pour enseigner des applications plus intéressantes. Il existe plusieurs offres à prix avantageux spécialement destinées aux établissements universitaires, dotées des fonctionnalités de base ou des bibliothèques complètes de modèles.

Offres pour l'apprentissage et l'innovation



Les offres Apprentissage et Innovation sont destinées à l'enseignement supérieur. L'offre Academic Learn (DYL) contient la configuration Dymola standard, quelques bibliothèques, la fonction d'exportation FMI, ainsi que les options permettant d'utiliser les modèles dans Simulink et sur les plates-formes en temps réel. L'offre Academic Innovate (DYI) inclut toutes les bibliothèques Modelica commerciales en plus des fonctions Academic Learn.

Il existe une offre spéciale pour l'enseignement qui comprend 25 licences Apprentissage ou Innovation à partager, pour un prix très réduit. Cette offre a été créée pour répondre aux besoins d'une classe type composée d'un maximum de 25 étudiants.

Licences étudiants



Les licences étudiants (Apprentissage et Innovation) sont conçues pour être utilisées sur les ordinateurs personnels des étudiants afin qu'ils puissent travailler de chez eux, tandis que les licences universitaires classiques sont installées sur les ordinateurs de l'établissement. Les licences étudiants ont une capacité réduite (seuls les modèles plus petits peuvent être convertis) et sont valables un an.
