En la actualidad, varios desarrollos globales impactan en el diseño y la ingeniería de productos al mismo tiempo e impulsan transformaciones importantes en el transporte y movilidad, así como en otros sectores.
Los estándares medioambientales más estrictos llevan a las empresas y a los consumidores a reconsiderar y ampliar sus prioridades. Las nuevas tecnologías de energía y motores, la digitalización del desarrollo, los propios productos y el progreso en la automatización presentan un contexto nuevo y en constante evolución para la definición, el diseño y las pruebas de productos virtuales. Al mismo tiempo, la globalización del mercado está progresando, los estándares de personalización y seguridad siguen en crecimiento constante.

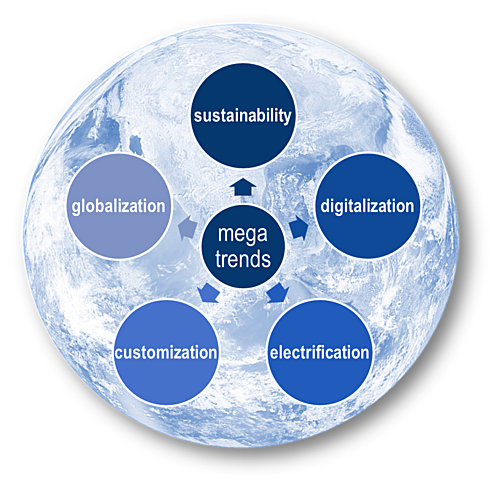

Entre los principales impulsores del diseño de estructuras de carrocerías se encuentran
- Reducción de las emisiones de CO2 y de la huella medioambiental
- Vehículos eléctricos, vehículos eléctricos de pila de combustible
- Digitalización de productos
- Conducción automatizada
- Crecientes requisitos de seguridad
- Personalización de productos en un mercado global
- Ampliación de la cuota de mercado
- Cambio del entorno geopolítico
3DEXPERIENCE permite a ingenieros, científicos, gestores y empresas enteras navegar por este futuro. La cartera de CATIA | SFE proporciona las funcionalidades de geometría paramétrica para un proceso científico de alto rendimiento.
Desafíos principales
El desarrollo de productos en el sector de automoción, aeroespacial, camiones, trenes y áreas relacionadas actualmente se ve afectado por enormes desafíos técnicos transformadores del mercado.
Los equipos de CAE se enfrentan diariamente a demandas cada vez mayores y, a menudo, competitivas de una serie de disciplinas. Necesitan herramientas de software altamente integradas que permitan la evaluación de muchos atributos cruciales de las estructuras de carrocería conceptuales. El rendimiento en situaciones de seguridad pasiva, el peso, los modos vibratorios, la torsión, la rigidez para la comodidad y el rendimiento de conducción son algunos de ellos. Se debe lograr la máxima calidad para un número creciente de alternativas de diseño en ciclo cortos.
- Nuevos diseños estructurales y arquitecturas de diseño
- Reducción continua del peso
- Resistencia a los choques, facilidad de conducción y comodidad
- Estudio de muchas variantes conceptuales
- Enfoque de la plataforma BIW
Para lograr un desarrollo fiable y sin fisuras, se deben realizar simulaciones repetidas en una fase temprana del proceso, incluso cuando todavía se desconocen muchas de las características del producto.
Propuesta de valor
Rápida creación y reutilización de geometrías
Los equipos de CAE y CAD del sector del automóvil aprecian la rápida creación, la flexibilidad paramétrica y el valor de reutilización de sus bibliotecas del modelo CATIA | SFE CONCEPT. Esto es de gran ayuda para tener un primer modelo rápido que represente el estado del proyecto en etapas muy tempranas del proceso.
Además, CATIA | SFE CONCEPT proporciona este estado de geometría como una malla de elementos finitos de inmediato, lo que permite obtener comentarios sobre el rendimiento de la estructura de la carrocería también desde fases muy tempranas.
Simulación multidisciplinar

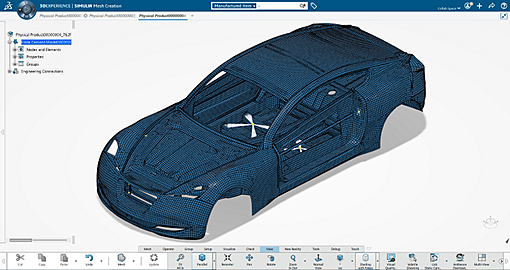

CATIA | SFE CONCEPT es capaz de crear una malla FE (elementos finitos) lista para la simulación que incluya la conectividad completa y las definiciones de casos de carga con solo pulsar un botón. El tamaño de la malla, los criterios de calidad, las representaciones de conexión y otros parámetros están bajo control total del usuario. De este modo, la plataforma de simulación de FE se puede crear para todas las disciplinas necesarias, incluidos los impactos, el NVH (sistema para la reducción de ruidos y vibraciones) y la durabilidad derivada de un único modelo de geometría.
SIMULIA Abaqus se ganado el puesto de socio ideal para CATIA | SFE CONCEPT. Además, también se admiten solvers de elementos finitos estándar industriales como ANSYS, LS-DYNA, NASTRAN, PAM-CRASH, PERMAS o RADIOSS.
Estudio en profundidad de muchas alternativas de diseño
Los componentes del modelo se pueden volver a ensamblar, los modelos parciales se pueden combinar automáticamente con los modelos de simulación de FE existentes. La forma en que se definen las topologías, la forma de la superficie, el material y los atributos de conexión en CATIA | SFE CONCEPT les permite ajustar libremente sus modelos en cualquier momento. Esto funciona tanto para componentes individuales como para estructuras de cuerpos completos.
Al elegir la combinación adecuada de herramientas para su propio entorno y sus propios retos, los ingenieros van más allá de la mera evaluación post-hoc de la calidad de su producto para estudiar el rendimiento de su producto en profundidad. Utilizan CATIA | SFE CONCEPT para formular alternativas de espesor de material, modificaciones de forma de perfiles de sección, la posición relativa de los componentes estructurales y la existencia de piezas opcionales en la estructura como variables en una tarea de optimización. Los valores de estas variables, y por tanto la forma de sus modelos, se pueden controlar cómodamente desde una tabla de MS Excel.
Proceso totalmente automatizado
Es un único y pequeño paso hacia el proceso totalmente automático. CATIA | SFE CONCEPT se puede acoplar a los productos de software típicos para la automatización de procesos como SIMULIA Process Composer, SIMULIA iSight, LS-Opt, Optimus, ModeFrontier, OptiSlang o Heeds.

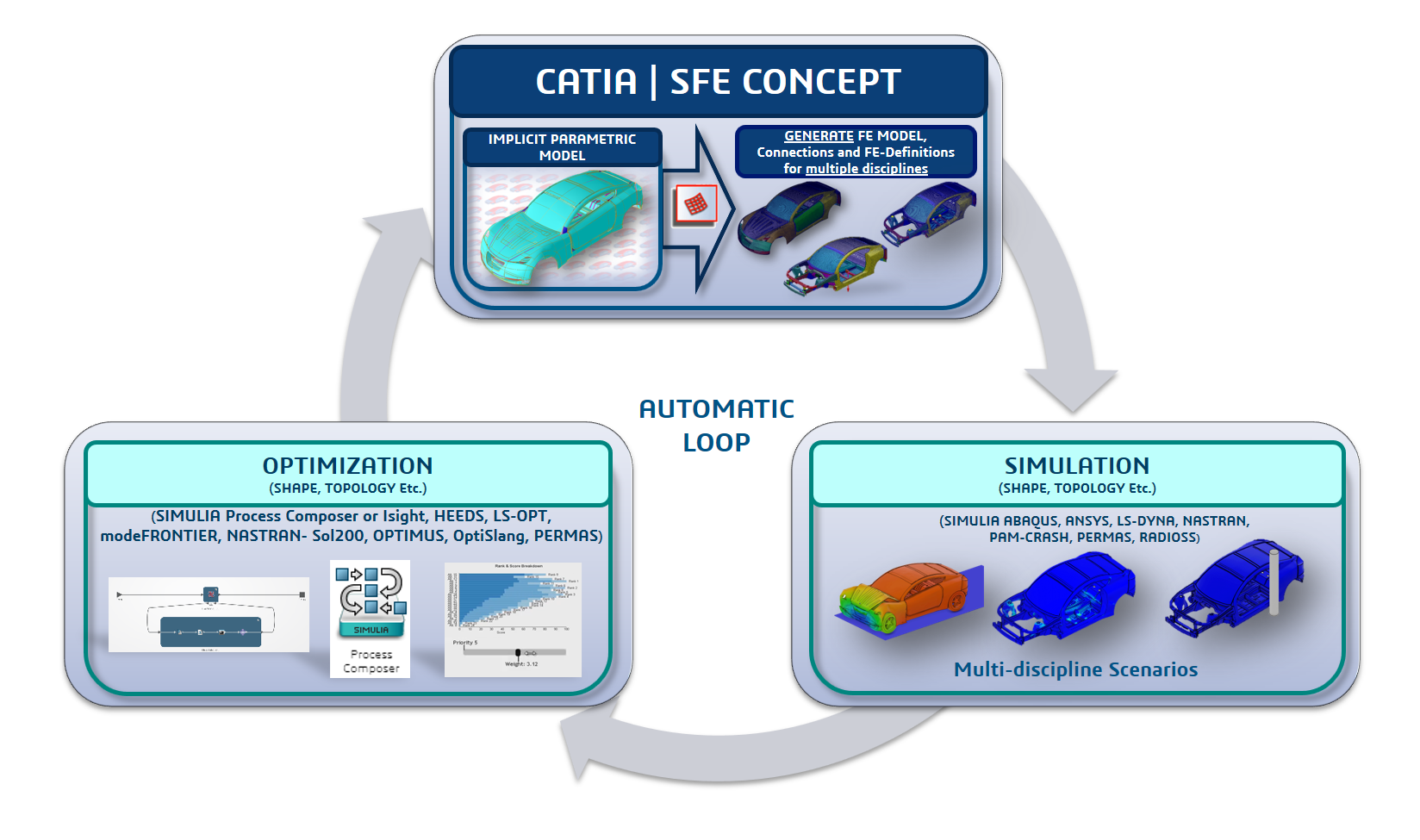

Las variables predefinidas y sus rangos de valores se importan en el software de automatización de procesos y se gestionan desde allí. De esta manera, un proceso de optimización se puede automatizar completamente y la comparación de las variaciones del modelo se puede ejecutar en modo por lotes "durante la noche" y entregar evaluaciones de cualquier número de variaciones de diseño.
El software de automatización de procesos como, por ejemplo, SIMULIA Process Composer, controla el proceso y decide los valores de variable para los que se debe evaluar la siguiente simulación.
A continuación, estos valores se entregan a CATIA | SFE CONCEPT, donde el modelo de geometría se ajusta en consecuencia y se crea el modelo de FE listo para simular, incluida la asociatividad y la información del material.
Este modelo de FE se envía al solver de elementos finitos, por ejemplo, a SIMULIA Abaqus, SIMULIA Abaqus, para la simulación, y el resultado a su vez lo evalúa nuevamente el software optimizador.
Finalmente, al incluir CATIA | SFE AKUSMOD, una herramienta para la acústica interior, en un proceso automático de este tipo permitirá un proceso optimización vibroacústica.
Descripción general de la cartera de CATIA | SFE
CATIA | SFE CONCEPT es una solución líder para el diseño conceptual impulsado por el rendimiento en las primeras etapas. Los equipos de CAE y CAD en diseño de estructuras de carrocería invierten en CATIA | SFE CONCEPT para crear una geometría conceptual de forma rápida y al principio del proceso. Siguen modificándolo convenientemente para estudiar distintas variantes y crean modelos de simulación de FE listos para ejecutar a partir de la geometría sobre la marcha. Más información.

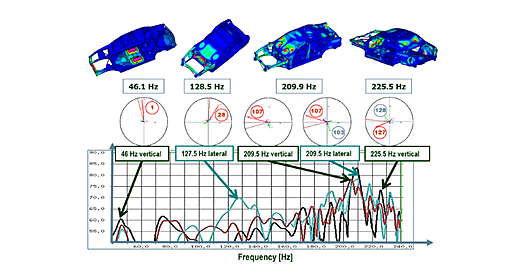

CATIA | SFE AKUSMOD es una potente herramienta para la configuración y evaluación de simulaciones acústicas interiores en carrocerías de vehículos de pasajeros. CATIA | SFE AKUSMOD le permite comprobar y mejorar la acústica/NVH en una fase temprana mediante la identificación de las partes de la carrocería del vehículo que contribuyen a la emisión de ruido y a la vibración. Más información.
Benefíciese de todo el poder de 3DEXPERIENCE hoy. Utilice los datos 3DEXPERIENCE CATIA para impulsar su geometría paramétrica de SFE CONCEPT. A continuación, aproveche toda la potencia de 3DEXPERIENCE SIMULIA con los datos de simulación listos para ejecutar creados en SFE CONCEPT. Más información.
Nuestro equipo de Center of Excellence de CATIA | SFE abarca una amplia variedad de conocimientos en diseño conceptual, simulación, automatización de procesos, gestión de proyectos y habilitación. Más información.
Conferencia mundial 2019 CATIA | SFE
En septiembre, los principales fabricantes de equipos originales del sector de la automoción y participantes clave del sector del transporte y la movilidad, así como otros sectores, se reunieron en la tercera conferencia mundial de CATIA | SFE en el campus de Vélizy DS. El objetivo de esta conferencia es establecer, mejorar e integrar sus procesos de diseño y simulación habilitados por soluciones de CATIA | SFE CONCEPT®. Estos dos días han sido especialmente enriquecedores gracias a los detallados intercambios entre usuarios, expertos y equipos de I+D de CATIA y SIMULIA. Estas soluciones se están incorporando a la plataforma 3DEXPERIENCE y la realización de una emocionante demostración en directo fue un apreciado punto culminante. En esta ocasión, Philippe Laufer, director ejecutivo de la marca CATIA, compartió la visión de CATIA con los participantes.
Disfrute del vídeo y asista a la próxima conferencia mundial de CATIA | SFE de 2020.
La combinación de las funcionalidades de la plataforma SFE y 3DEXPERIENCE de Dassault Systèmes permitirá una cobertura completa de toda la cadena de valor para el sector del transporte y movilidad. Desde el modelado rápido hasta el análisis posterior al procesamiento, hasta la simulación del rendimiento del producto y la optimización de la forma, todo el proceso de diseño está integrado.
