IdEM verwendet erstklassige Algorithmen zur Erstellung von Makromodellen, einschließlich eines proprietären Zertifizierungsmoduls für Datenkausalität auf Grundlage der Hilbert-Transformation, hoch skalierbare rationale Anschlussmodule, die eine unbegrenzte Anzahl von Ports ermöglichen, sowie herausragende Schemata zur Passivitätsumsetzung für sichere und stabile transiente Simulationen. Dank des Multiprocessing-Moduls ermöglicht IdEM eine effiziente Makromodellierung von immer größeren Strukturen.
IdEM ist ein benutzerfreundliches Tool für die Erzeugung von Makromodellen von linear zusammengefassten Multiport-Strukturen (über Felder, Konnektoren, Pakete, Unterbrechungen usw.), die durch ihre Eingangs-/Ausgangsport-Antworten bekannt sind. Die Rohcharakterisierung der Struktur kann entweder im Frequenzbereich oder im Zeitbereich aus Messungen oder Simulationen stammen. Eine Suite fortschrittlicher und gut konditionierter rationaler Passmodule ermöglicht die Anwendbarkeit auf praktisch jede Art von Charakterisierung. Die resultierenden Modelle werden in gängigen SPICE-Formaten für die Simulationen auf Systemebene verarbeitet, die in Ihrem Designfluss erforderlich sind. Daher ermöglicht IdEM die SPICE-Modell-Extrahierung und -Verarbeitung aller Arten von linearen Strukturen, Komponenten, Verbindungen oder Paketen, unabhängig von Ihrer nativen Charakterisierung und Ihrem Anwendungsbereich.
IdEM ist ein optionaler Bestandteil von CST Studio Suite® und auch als eigenständiges Angebot erhältlich.
Warum IdEM
Über IdEM

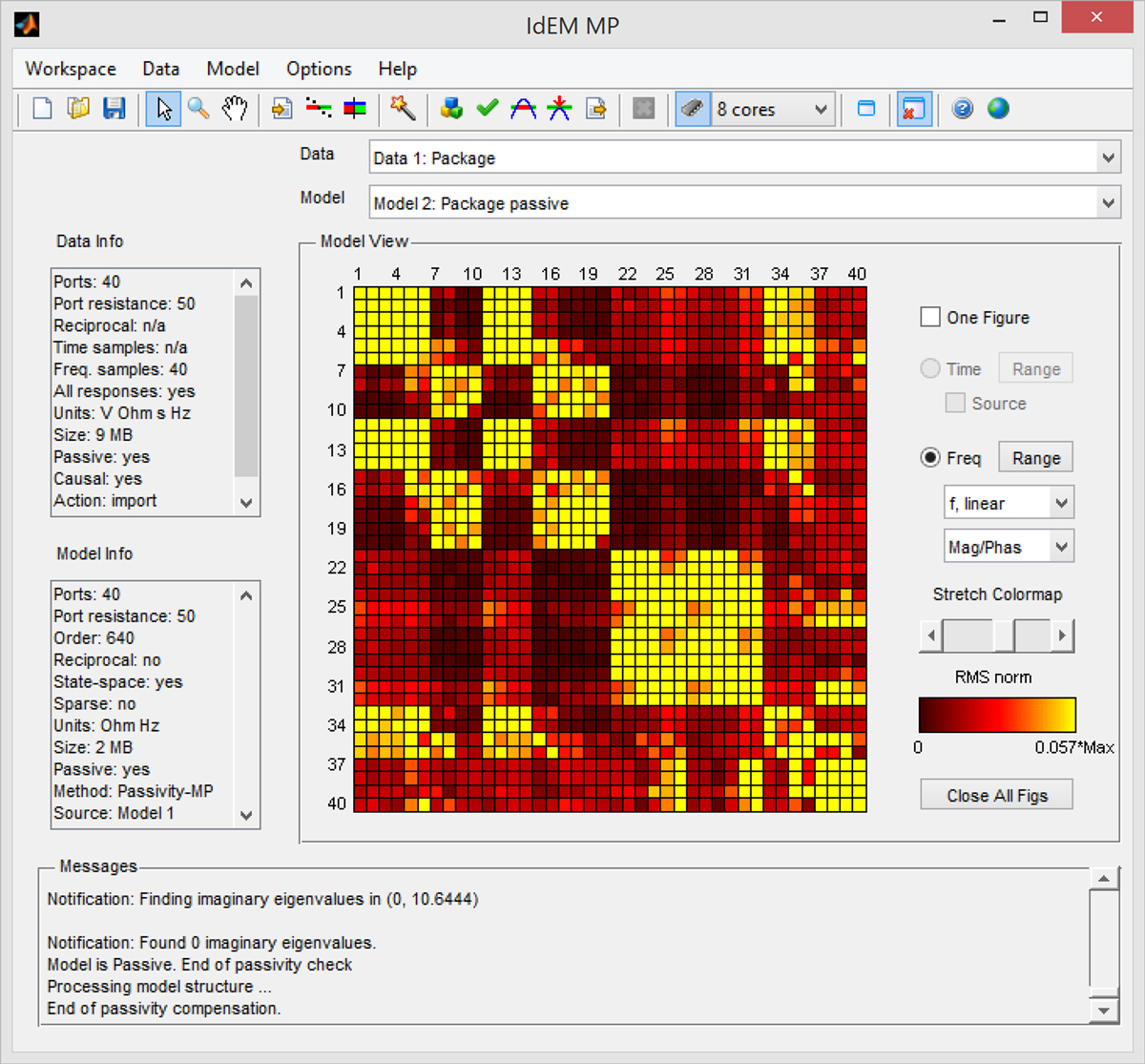

Vollständig entwickelte GUI: Alle Algorithmen von IdEM sind mit einer intuitiven grafischen Benutzeroberfläche verknüpft.
Anwenderfreundlich: Für die Verwendung der meisten Algorithmen mit Standardeinstellungen sind nur wenige Fachkenntnisse erforderlich.
Flexibel und leistungsstark: Für fortgeschrittene Anwender steht ein umfassendes Set an Steuerungsparametern zur Verfügung.
Genau und effizient: IdEM verwendet modernste Anpassungsalgorithmen für rationale Näherung mit garantierter Passivität.
Unbegrenzte Anzahl von Ports: Für die Verarbeitung großer Portzahlen werden ohne übermäßige Speicheranforderungen Aufteilungsstrategien angewendet.
Datenimport: Importfilter sind für Touchstone und andere gängige Datenformate verfügbar.
Modellexport: Modelle können als äquivalente Schaltkreise in gängige SPICE-Formate synthetisiert werden.
Erstklassige Funktionen
Kausalität: Ein proprietäres Modul zur Kausalitätsüberprüfung ermöglicht die Erkennung möglicher Mess-/Simulationsfehler, die die physische Konsistenz der Rohdaten beeinträchtigen.
Passivität: Für die Umsetzung der Modellpassivität sind erstklassige Algorithmen verfügbar, um die sichere Verwendung von Modellen in EMV/SI/PI-Simulationen auf Systemebene zu gewährleisten.
Multiprocessing: Ein erweitertes Modul ermöglicht Multithread-Funktionen mit einer außergewöhnlichen Verkürzung der Simulationszeit und garantiert eine effiziente Makromodellierung von immer größeren Strukturen.
