Bienvenue dans CATIA | SFE

Aujourd'hui, plusieurs développements dans le monde impactent simultanément la conception de produit et l'ingénierie, avec à la clé d'importants changements dans le secteur Transport et mobilité, ainsi que dans d'autres industries.

Les normes environnementales plus strictes poussent les entreprises et les consommateurs à reconsidérer leurs priorités et à les étendre. Les nouvelles technologies dans les domaines de l'énergie et des moteurs, la digitalisation du développement, les produits en eux-mêmes et les progrès de l'automatisation donnent naissance à un nouveau contexte en évolution permanente pour la définition, la conception et le test de produits virtuels. Tandis que la globalisation du marché se développe, la personnalisation s'intensifie et les normes de sécurité deviennent plus strictes.

Les principales tendances de conception des structures de carrosserie sont les suivantes :

  • Réduction des émissions de CO2 et de l'empreinte environnementale
  • Véhicules électriques, véhicules hybrides rechargeables et véhicules à carburant
  • Digitalisation des produits
  • Conduite automatique
  • Exigences de sécurité plus strictes
  • Personnalisation des produits sur un marché international
  • Développement des parts de marché
  • Changement d'environnement géopolitique

Grâce à 3DEXPERIENCE, les ingénieurs, les scientifiques, les managers et les entreprises dans leur globalité peuvent se préparer à demain. Le portefeuille CATIA | SFE fournit des fonctionnalités de géométrie paramétrique pour un processus hautes performances tourné vers la science.

Principaux défis

Le développement des produits dans les secteurs de l'automobile, de l'aérospatiale, des camions, du ferroviaire et autres domaines associés est aujourd'hui affecté par des défis techniques de grande ampleur qui révolutionnent le marché.
Chaque jour, les équipes IAO font face à la demande exponentielle et souvent concurrente d'un certain nombre de disciplines. Elles ont besoin d'outils logiciels parfaitement intégrés, qui permettent d'évaluer les nombreux attributs essentiels associés aux structures de carrosserie conceptuelles, notamment les performances dans les scénarios de sécurité passive, le poids, les modes de vibration, la torsion, ainsi que la rigidité à des fins de confort et de stabilité de la conduite. La qualité se doit d'être optimale, tandis que les alternatives de conception sont de plus en plus nombreuses et que les cycles sont courts.

  • Nouvelles structures et architectures de conception
  • Réduction continue du poids
  • Résistance aux chocs, maniabilité et confort
  • Étude de nombreuses variantes de concepts
  • Approche basée sur une plate-forme BIW

Pour garantir un développement fiable et sans heurt, les simulations répétées doivent être exécutées en début de processus, même si de nombreuses caractéristiques du produit ne sont pas encore connues.

La proposition de valeur

Création et réutilisation de géométries rapides



Les équipes IAO et CAO de l'industrie automobile apprécient la rapidité du processus de création, la flexibilité paramétrique et la réutilisation possible de leurs bibliothèques de modèles CATIA | SFE CONCEPT. Ces avantages sont décisifs pour obtenir rapidement un premier modèle représentant l'état du projet dès le début du processus.

De plus, CATIA | SFE CONCEPT fournit directement l'état de géométrie en tant que maillage par éléments finis, ce qui permet d'obtenir un retour sur les performances de la structure de caisse très tôt également.

Simulation pluridisciplinaire



À n'importe quelle étape du processus et d'un simple clic, CATIA | SFE CONCEPT vous permet de créer un maillage par éléments finis prêt pour la simulation, y compris la connectivité complète et les définitions des cas de charges. L'utilisateur bénéficie d'un contrôle total sur la taille du maillage, les critères de qualité et les représentations de connexion, entre autres paramètres. Il peut de ce fait créer une présentation de simulation par éléments finis pour toutes les disciplines souhaitées, y compris le crash, les simulations NVH et la durabilité, dérivées d'un modèle géométrique unique.

SIMULIA Abaqus est reconnu comme le partenaire idéal de CATIA | SFE CONCEPT. De plus, la solution prend également en charge les solveurs d'éléments finis industriels comme ANSYS, LS-DYNA, NASTRAN, PAM-CRASH, PERMAS ou RADIOSS.

Étude approfondie de nombreuses alternatives de conception



Les composants du modèle peuvent être réassemblés, et les modèles partiels peuvent être combinés automatiquement à des modèles de simulation par éléments finis existants. La configuration des attributs de topologie, de forme de surface, de matériaux et de connexion dans CATIA | SFE CONCEPT permet d'ajuster librement les modèles à tout moment, qu'il s'agisse de composants autonomes ou de structures complètes.

Les ingénieurs choisissent la combinaison d'outils adéquate pour leur environnement et leurs défis spécifiques, ce qui leur permet d'aller au-delà de la simple évaluation post-hoc de la qualité de leur produit pour étudier les performances en profondeur. Avec CATIA | SFE CONCEPT, ils formulent de nouvelles épaisseurs de matériaux, des modifications de forme des profils de section, la position relative des composants structurels et l'existence de pièces en option dans la structure sous forme de variables dans la tâche d'optimisation. Les valeurs de ces variables (et donc la forme de leurs modèles) sont commandées dans un simple tableau MS Excel.

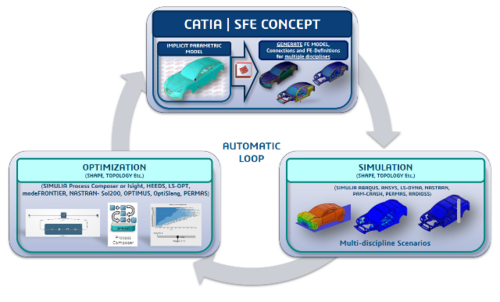

Un processus entièrement automatisé



Le processus est alors presque entièrement automatisé. CATIA | SFE CONCEPT peut être associé aux produits logiciels standard d'automatisation des processus comme SIMULIA Process Composer, SIMULIA Isight, LS-Opt, Optimus, ModeFrontier, OptiSlang ou Heeds.

Les variables prédéfinies et leurs portées sont importées dans le logiciel d'automatisation des processus où elles sont ensuite gérées. L'utilisateur peut ainsi automatiser un processus d'automatisation complet, exécuter une comparaison des variations de modèle en batch du jour au lendemain, et obtenir les évaluations d'un nombre donné de variations de conception.

Le logiciel d'automatisation des processus (par exemple, SIMULIA Process Composer) contrôle le processus et décide pour quelles variables la simulation suivante doit être évaluée.
Ces valeurs sont ensuite transférées vers CATIA | SFE CONCEPT pour y ajuster le modèle géométrique. Le modèle par éléments finis à simuler est alors créé, accompagné des données d'associativité et des informations sur les matériaux.
Ce modèle par éléments finis est envoyé au solveur d'éléments finis, par exemple SIMULIA Abaqus, en vue de la simulation. Le logiciel d'optimisation lance alors une nouvelle évaluation des résultats.

Enfin, l'outil d'acoustique intérieure CATIA | SFE AKUSMOD intégré au processus d'automatisation améliore le processus d'optimisation vibro-acoustique.

Présentation du portefeuille CATIA | SFE

CATIA | SFE CONCEPT est une solution de pointe pour les premières étapes de l'étude de conception axée sur les performances. Les équipes IAO et CAO qui participent à la conception de la structure de carrosserie choisissent CATIA | SFE CONCEPT pour créer une géométrie conceptuelle rapidement, dès le début du processus. Elles apportent des modifications fréquemment et facilement pour étudier un grand nombre de variantes, et créent des modèles de simulation par éléments finis prêts à l'emploi à partir de la géométrie à la volée. En savoir plus.

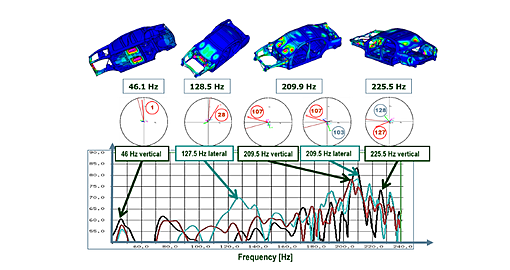

CATIA | SFE AKUSMOD est un puissant outil permettant de configurer et d'évaluer les simulations acoustiques à l'intérieur de l'habitacle. CATIA | SFE AKUSMOD vous permet de vérifier les performances acoustiques/NVH au début du processus, en identifiant les pièces de la carrosserie qui contribuent à l'émission des bruits et des vibrations. En savoir plus.

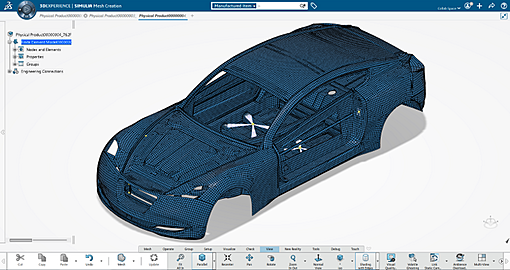

Tirez pleinement parti de la plate-forme 3DEXPERIENCE dès aujourd'hui. Utilisez les données 3DEXPERIENCE CATIA pour développer votre géométrie paramétrique SFE CONCEPT. Tirez ensuite pleinement parti du portefeuille 3DEXPERIENCE SIMULIA avec les données de simulation prêtes à l'emploi créées dans SFE CONCEPT. En savoir plus.



Notre équipe du Centre d'excellence CATIA | SFE maîtrise de nombreux domaines d'expertise : étude de conception, simulation, automatisation des processus, gestion de projet et mise en service. En savoir plus.

Conférence internationale 2019 CATIA | SFE

En septembre dernier, les fabricants d'équipement d'origine (OEM) et les acteurs majeurs du secteur Transport et mobilité, ainsi que d'autres industries, se sont réunis pour la troisième conférence internationale CATIA | SFE sur le campus 3DS de Vélizy. Leur objectif était d'établir, d'améliorer et d'intégrer leurs processus de conception et de simulation portés par les solutions CATIA | SFE CONCEPT®. Ces deux journées ont été riches en échanges entre les utilisateurs, les experts et les équipes R&D de CATIA et SIMULIA. Les participants ont particulièrement apprécié la démonstration en direct des solutions intégrées dans la plate-forme 3DEXPERIENCE. À cette occasion, Philippe Laufer, PDG de CATIA, a partagé sa vision de CATIA.

Nous espérons que la vidéo vous plaira et nous vous donnons rendez-vous à la prochaine conférence internationale CATIA | SFE en 2020 !

La combinaison des fonctionnalités SFE et de la plate-forme 3DEXPERIENCE de Dassault Systèmes permet de couvrir entièrement la chaîne de valeur de l'industrie Transport et mobilité. Le processus de conception est intégré de bout en bout, de la modélisation rapide à l'analyse post-traitement, en passant par la simulation des performances du produit et l'optimisation des formes.

Bernard Charlès Vice-président du Conseil d'administration et directeur général de Dassault Systèmes
