電磁界を利用したシステムのモデリング

CST STUDIO SUITE

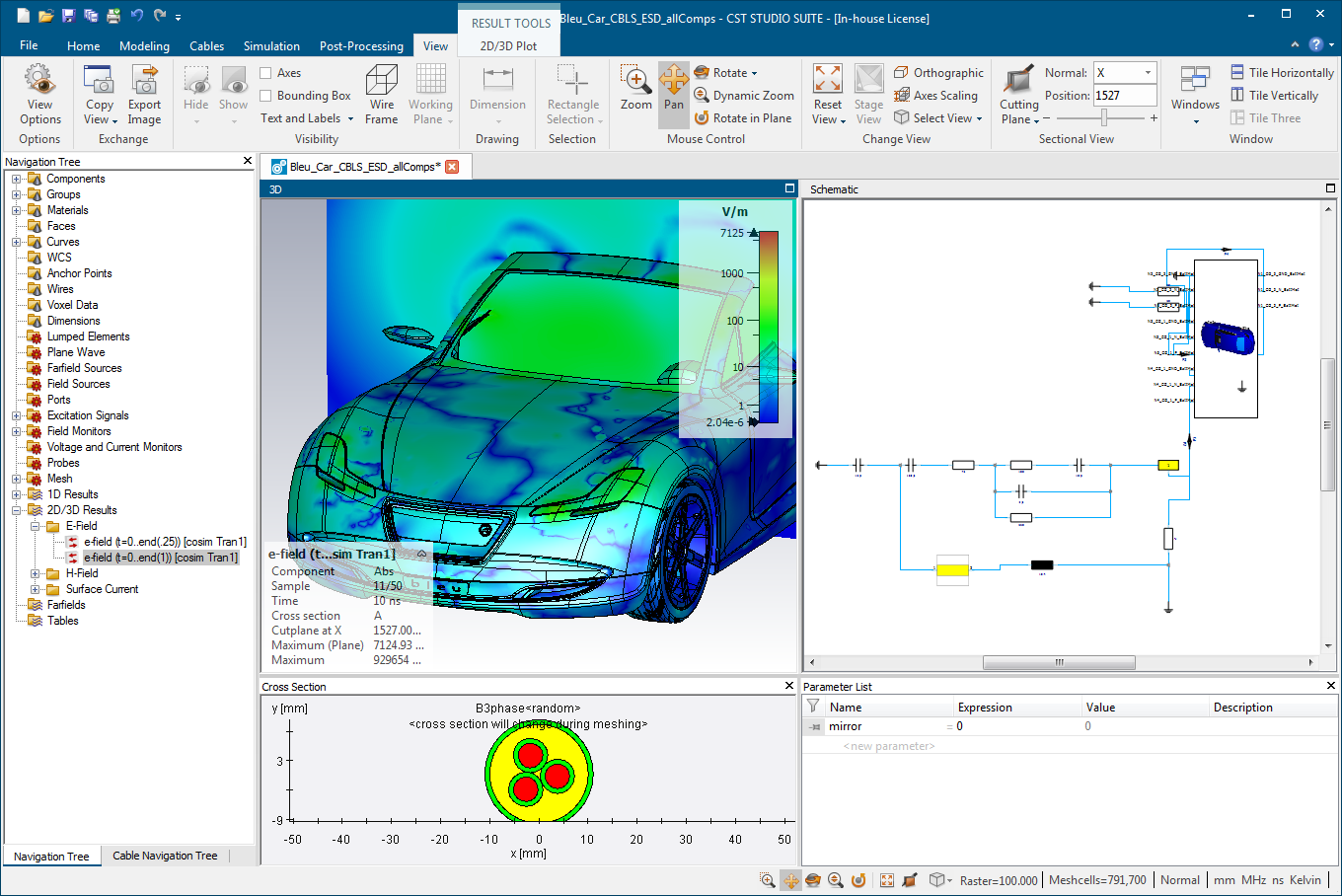

System Assembly and Modeling (SAM)を実装したCST Studio Suite®は、シミュレーション・プロジェクトの管理を簡素化する環境を提供します。スケマティック・モデリングを使用して、電磁界(EM)を利用したシステムの直感的な構築と複雑なシミュレーション・フローの容易な管理を可能にします。

このSAMフレームワークを使用すると、複数のコンポーネントから成るデバイス全体の解析と最適化することができます。コンポーネントは、電流、場、Sパラメーターなど、関連する物理数量によって記述されます。SAMでは、各コンポーネントに最も効率的なソルバー・テクノロジーを使用可能です。

SAMを使用すると、異なるソルバーの結果やモデル構成を単一のシミュレーション・プロジェクトで比較して、ポストプロセスを自動的に実行することができます。SAMでは、ハイブリッド・シミュレーションとマルチフィジックス・シミュレーションにおいて、リンクした一連のソルバーとして容易に設定することができます。たとえば、電磁界(EM)シミュレーションの結果を熱的影響の計算、次に構造的変形、その後に別の電磁界(EM)シミュレーションに使用して、その影響による劣化を解析します。

レベルの異なるシミュレーションをこのように組み合わせると、複雑なモデルの高精度な解析に必要な計算作業を削減します。
